1 -1 ve B-B Aks Kirişlerinin Betonarme Hesabı

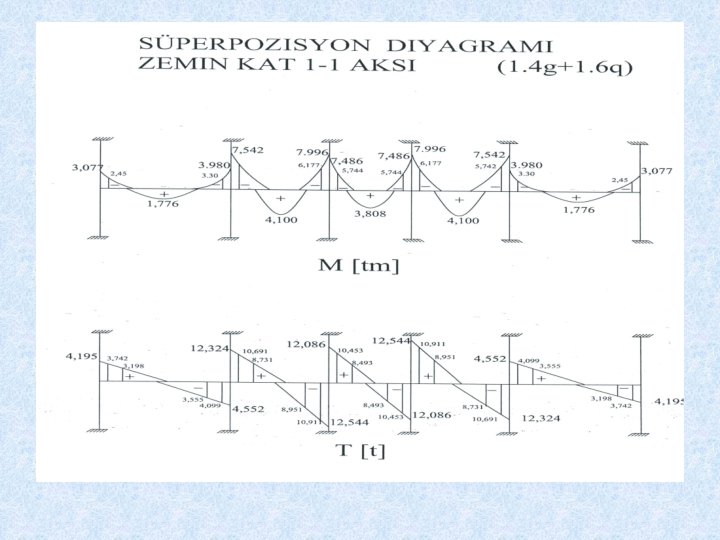

1. ADIM • Belirtilen Akslarda bulunan kirişlerin betonarme hesaplarının ilk adımı, çerçeveyi oluşturan elemanların düşey ve yatay yüklere göre elde edilen kesit tesirlerinin süperpoze edilmesidir. • TS-500; ‘Tasarımda yapıya etkimesi olasılığı olan tüm yük birleşimleri dikkate alınmalıdır. ’
Bu nedenle; a) Yalnız Düşey Yükler için, Fd= 1, 4 G + 1, 6 Q Fd= 1, 0 G + 1, 2 Q + 1, 2 T b) Rüzgar Yükünün sözkonusu olması durumunda, • Fd= 1, 4 G + 1, 6 Q • Fd= 1, 0 G + 1, 3 Q + 1, 3 W • Fd= 0, 9 G + 1, 3 W • • •

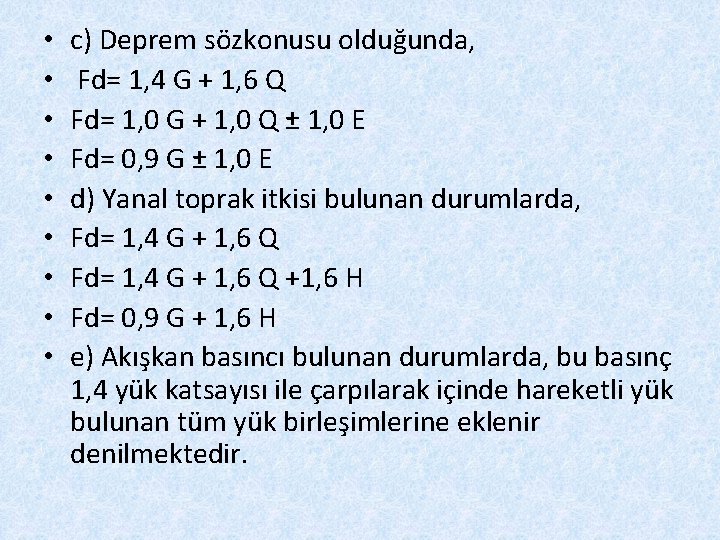

• • • c) Deprem sözkonusu olduğunda, Fd= 1, 4 G + 1, 6 Q Fd= 1, 0 G + 1, 0 Q ± 1, 0 E Fd= 0, 9 G ± 1, 0 E d) Yanal toprak itkisi bulunan durumlarda, Fd= 1, 4 G + 1, 6 Q +1, 6 H Fd= 0, 9 G + 1, 6 H e) Akışkan basıncı bulunan durumlarda, bu basınç 1, 4 yük katsayısı ile çarpılarak içinde hareketli yük bulunan tüm yük birleşimlerine eklenir denilmektedir.
• 32 cm 60 cm 479, 5 cm 50 cm 379, 5 cm 370 cm 379, 5 cm 479, 5 cm

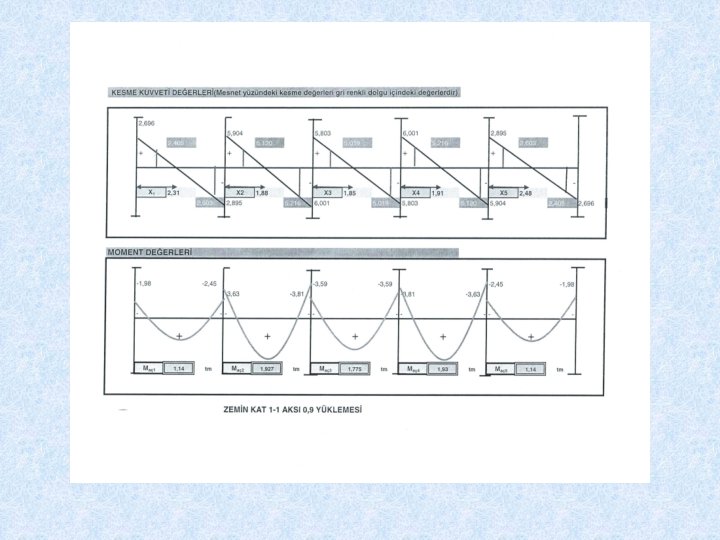

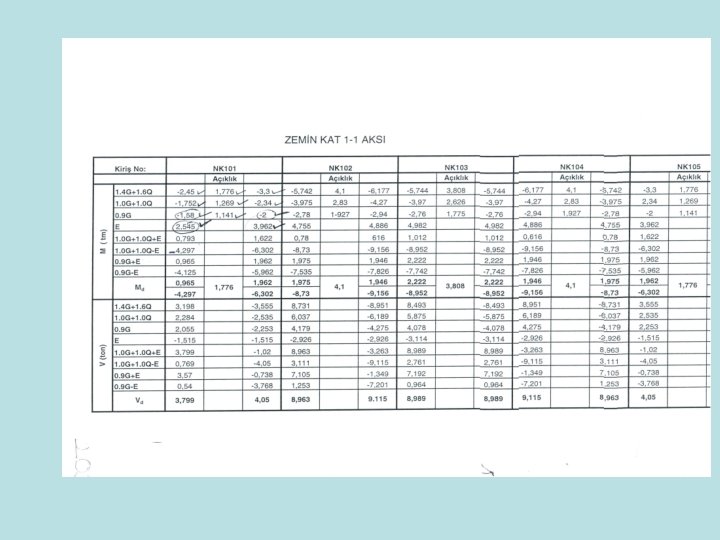

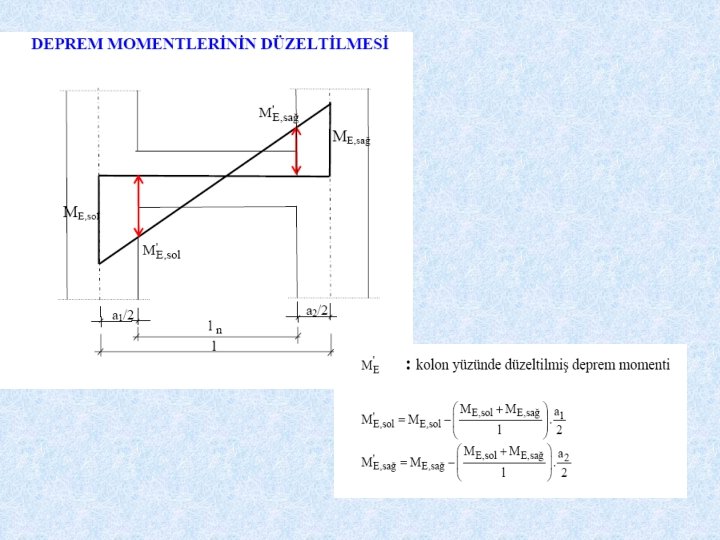

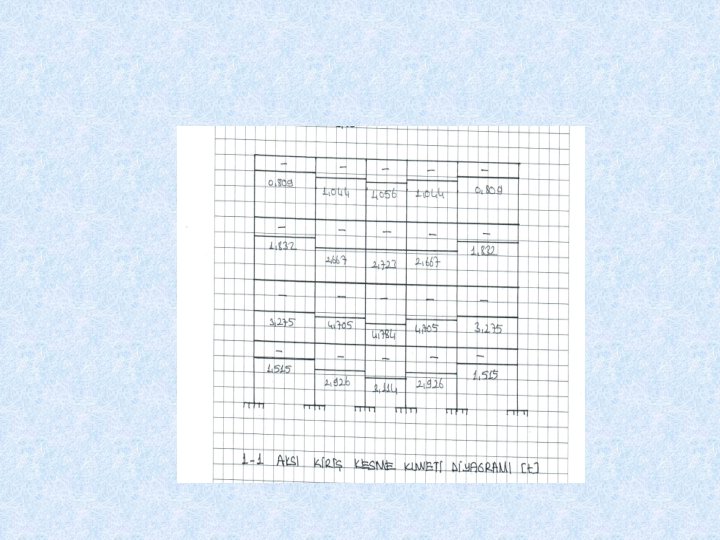

2. ADIM • Kesit Tesirleri Süperpozisyon diyagramlarından yararlanarak kiriş kesitine etkiyebilecek yük birleşimleri(kombinasyonları)nin yeraldığı Tablo düzenlenir. Bu tablo betonarme hesabı yapılacak her aks için doldurulacaktır.
Aks kirişleri betonarme hesabı; kesite etkimesi olasılığı olan, tablodan alınacak en gayri müsait moment ve kesme kuvveti değerlerine göre; Betonarme 1 dersleri içeriğinde anlatıldığı şekliyle, açıklık ve mesnetler için donatı bulunması, kayma tahkiki ve ilgili yönetmeliklerde geçen min koşullar dikkate alınarak yapılacaktır.

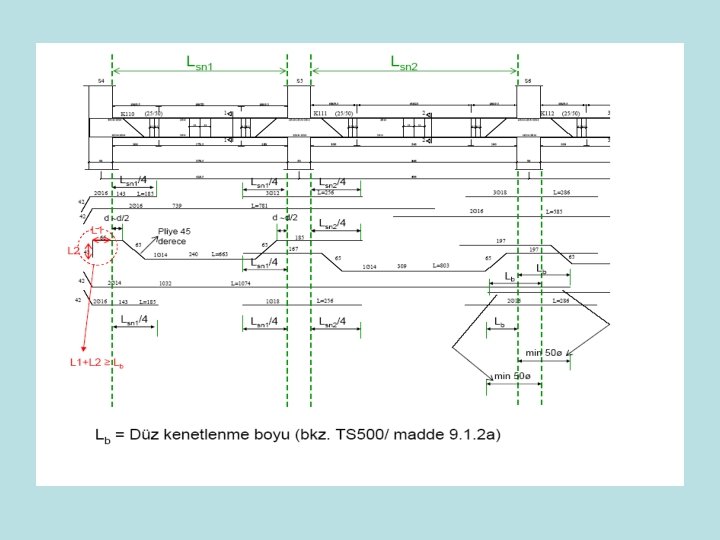

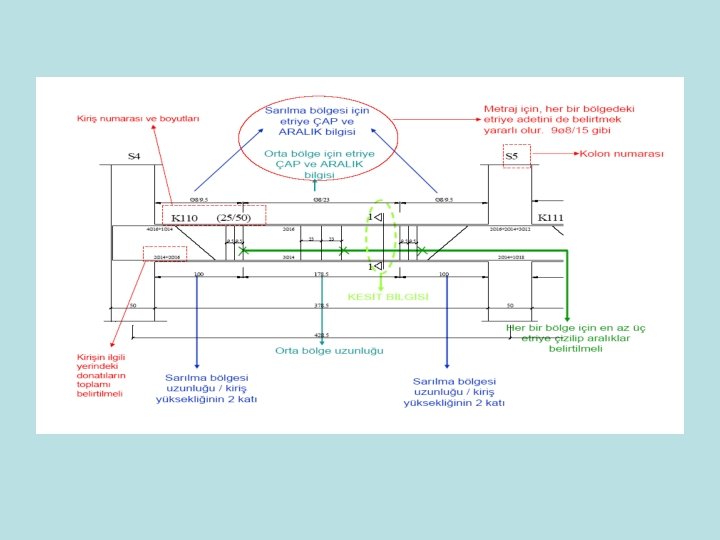

• Akslara ait kirişlerin donatıları tayin edildikten sonra, TS 500 ve TBDY-2018 yönetmelikleri ışığında 1/20 ölçeğinde aks kirişlerinin açılımları çizilir. Örneğin;
