1 1 Mch khuch i tn hiu nh

1. 1 Mạch khuếch đại tín hiệu nhỏ: 1. 1. 1 Các kiểu mạch khuếch đại a) Khuếch đại áp u Phân cực DC cho transistor NPN VCC = dc được áp dụng cung cấp điện áp cho các cực thu. u V BB = dc cung cấp điện áp mối nối giữa B và E. u C & B phải dương so với E cho một transistor NPN. u V CE = V CB + V BE va I E = I C + I B

b) Khuếch đại dòng u Một dòng chảy đầu vào nhỏ cực B trong mạch (I B) gây ra dòng điện lớn trong đầu ra mạch thu (I C). u Các đầu vào (base-emitter) và đầu ra (collector-emitter) mạch có một mối nối chung tại các emitter. Các transistor đang hoạt động ở chế độ emitter chung-(CE), hoặc cấu hình CE. u Một transistor có 3 phương thức hoạt động: - Chế độ E chung ( EC) - Chế độ C chung (CC) - Chế độ B chung (CB)

C ) Hoạt động khuếch đại Transistor u Xem xét các mạch bán dẫn trong hình dưới đây. Các phân cực dc không hiển thị, vì chúng tôi chỉ quan tâm đến phản ứng AC. u Các trở kháng đầu vào Ri thường 10 Ω đến 100 Ω khi BE là phân cực thuận, và trở kháng RO thường 100 k Ω đê n 1 M Ω khi BC là phân cực nghịch. Các dòng điện đầu vào được cho bởi I = Vi / Ri u = (200 10 -3) / 20 = 10 m. A

Giả sử IL = I = 10 m. A Sau đó, VL = IL RL = 10 -3 5 k = 50 V Các khuếch đại điện áp được cho bởi: AV = VL / Vi = 50 / (200 10 -3) = 250 u Hệ số khuếch đại dòng Công suất khuếch đại

d ) Transistor như là một bộ khuếch đại Kết nối khuếch đại transistor Một chân phải được dùng chung cho cả đầu vào và đầu ra. u 3 phương thức kết nối: (a)- Cấu hình B chung (CB) (b)- Cấu hình E chung (CE) (c)- Cấu hình C chung (CC)

1. 1. 2 Mạch mắc kiểu ce ( E chung) Ai lớn. Av lớn và đảo pha. Ap lớn. u Kết nối ngõ vào: B & E u Kết nối ngõ ra: C & E u Tổng trở ngõ vào u Tổng trở ngõ ra

Mạch mắc theo kiểu E chung có cực E đấu trực tiếp xuống mass u u Mạch khuếch đại E chung thường được định thiên sao cho điện áp UCE khoảng 60% ÷ 70 % Vcc. Biên độ tín hiệu ra thu được lớn hơn biên độ tín hiệu vào nhiều lần, như vậy mạch khuếch đại về điện áp. Dòng điện tín hiệu ra lớn hơn dòng tín hiệu vào nhưng không đáng kể. Tín hiệu đầu ra ngược pha với tín hiệu đầu vào

1. 1. 3 Mạch mắc kiểu cb (B chung) E = emmitter C = collector B = base Ai ≈ 1 Av lớn. Ap = Ai x Av lớn u Kết nối ngõ vào: E & B u Kết nối ngõ ra : C & B

1. 1. 4 Mạch mắc kiểu cc (C : Chung) u u u Ai lớn Av gần bằng 1. Ap lớn. Kết nối ngõ vào: B & C Kết nối ngõ ra : E & C Lưu ý: Thường được gọi là "emitter-follower" (CC), điện áp đầu ra theo điện áp đầu vào ( VECVBC ).

u Đặc điểm của mạch khuếch đại C chung. Mạch mắc kiểu C chung , tín hiệu đưa vào cực B và lấy ra trên cực E - Tín hiệu đưa vào cực B và lấy ra trên cực E - Biên độ tín hiệu ra bằng biên độ tín hiệu vào - Tín hiệu ra cùng pha với tín hiệu vào - Cường độ của tín hiệu ra mạnh hơn cường độ của tín hiệu vào nhiều lần

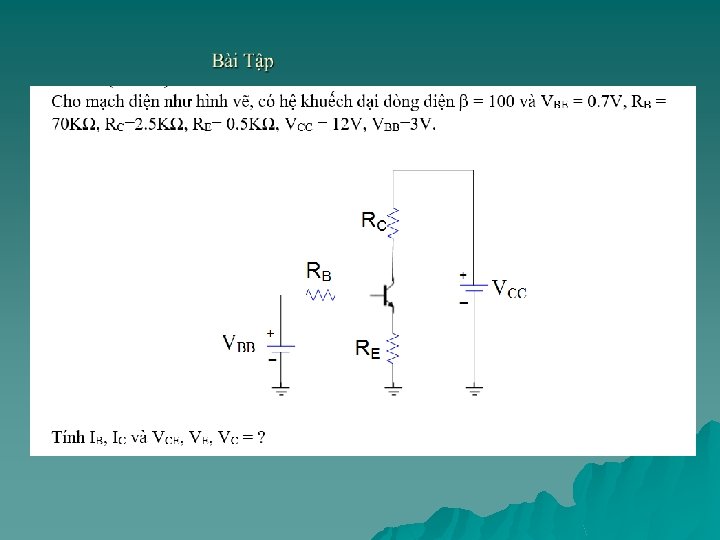

Bài Tập
