What’s Viewing / Camera • Cara mengatur pandangan objek 2 D maupun 3 D dan mengontrol pergerakan kamera.

Parallel Projection • Proyeksi ini belum dapat menghasilkan objek 3 D yang nampak riil. D A D’ A’ C’ C B B’ Pusat Proyeksi pada titik tak terhingga Bidang Proyeksi • Pusat proyeksi pada objek akan bertemu di titik yang tak terhingga.

Parallel Projection Syntax • gl. Ortho(-15. 0, 20. 0, -10. 0, 15. 0, -50. 0, 70. 0); – Mendefinisikan besarnya sistem koordinat 3 D : dengan range sumbu x adalah [-15, 20], range untuk sumbu y adalah [-10, 15], range untuk sumbu z adalah [-50, 70] • glu. Ortho 2 D(-100, -200, 200); – Mendefinisikan besarnya sistem koordinat 2 D : dengan range sumbu x adalah [-100, 100] dan range untuk sumbu y adalah [-200, 200]

Perspective Projection • Untuk menciptakan pandangan perspektif, maka setting kamera perlu diubah dari gl. Ortho() menjadi glu. Perspective(), glu. Look. At() dan gl. Frustum(). • Proyeksi Perspektif Vs Proyeksi Paralel: Proyeksi Perspektif Proyeksi Paralel

Perspective Projection Syntax • glu. Perspective( GLdouble fovy, GLdouble aspect, GLdouble near, GLdouble far ) – fovy is the angle in the field of view (in range from [0. 0, 180]) – aspect is the aspect ratio of the frustrum (width of window over height of window) – near and far are the values between viewpoint and the near/far clipping planes

Perspective Projection Syntax • gl. Frustum( GLdouble left, GLdouble right, GLdouble bottom, GLdouble top, GLdouble near, GLdouble far ) – left, right, top, and bottom define the boundaries of the near clipping plane – near and far specify how far from the viewpoint the near and far clipping planes are

Perspective Projection Syntax • glu. Look. At( GLdouble e_x, GLdouble e_y, GLdouble e_z, GLdouble c_x, GLdouble c_y, GLdouble c_z, GLdouble u_x, GLdouble u_y, GLdouble u_z ) – e_x, e_y, and e_z specify the desired viewpoint (eye) – c_x, c_y, c_z specify some point along the desired line of sight (center) – u_x, u_y, and u_z define the up vector of our camera (up) note : glu. Look. At (Synthetic Camera)

Activation Function • glu. Perspective() : …………… gl. Matrix. Mode(GL_PROJECTION); gl. Load. Identity(); glu. Perspective(Angle. View, Aspek Rasio, Near, Far); ……………………. . • glu. Look. At() : …………… gl. Matrix. Mode(GL_MODELVIEW); gl. Load. Identity(); glu. Look. At(mata_x, mata_y, mata_z, lihat_x, lihat_y, lihat_z, atas_x, atas_y, atas_z); ……………………. .

Multiple View • Satu objek 3 D dilihat dengan posisi mata yang berbeda yaitu posisi mata kanan dan mata kiri. • Didasarkan pada stereokopik alami dari sistem mata. • Masing-masing mata melihat objek dari lokasi yang berbeda. v • Pilih nilai D terbaik. n D D u look. At

Taxonomy Projection Proyeksi Planar Perspektif Paralel Oblique Cavalier Kabinet Ortografik Lain-lain Satu Titik Dua Titik Tiga Titik Aksonometrik Ortografik multi pandangan Isometrik Dimetrik Trimetrik

Taxonomy Projection • Proyeksi Ortografik (Pandangan Aksonometrik) a) Isometrik : Semua sumbu x, y dan z diset dengan panjang yang sama. b) Dimetrik : Dua dari tiga sumbu koordinat diset dengan panjang yang sama. c) Trimetrik : Semua sumbu x, y dan z diset dengan tidak sama y panjang. y y x z (a) x x z (b) z (c)

Taxonomy Projection • Proyeksi Oblique (Kombinasi Ortografi) – Proyeksi ini mempertahankan muka objek dan memberikan kesan alami 3 D yang lebih baik. 1 1 Cavalier 1 3/4 1 2/3 1 Cabinet 1/2

Math for Computer Graphics Vektor Sistem Koordinat Homogen Translasi 2 D dan 3 D Skala 2 D dan 3 D Rotasi 2 D dan 3 D Kombinasi Transformasi (Misal objek 2 D : Translasi -> Rotasi -> Skala) • Math of Synthetic Camera • • •

Vektor • Titik 2 D -> Vektor 3 D -> Matrik 3 D -> Vektor 3 D (Px, Py) -> [Px Py 1] -> Matrik 3 D -> [Qx Qy 1] • Titik 3 D -> Vektor 4 D -> Matrik 4 D -> Vektor 4 D (Px, Py, Pz)->[Px Py Pz 1] -> Matrik 4 D -> [Qx Qy Qz 1]

Vektor • Vektor adalah kumpulan nilai yang memiliki besaran dan arah. • Operasi vektor : +, Contoh : u + v , v - u • Kombinasi vektor : – Kombinasi Linier (a 1 u + a 2 v) – Kombinasi Affine Jumlah semua komponennya 1. (a 1+a 2+…+an=1) – Kombinasi Konvek Jumlah semua komponen 1, tetapi semua nilai koefisiennya adalah 0 ≤ ai ≤ 1. (a 1+a 2+…+an=1)

Vektor • Besar Vektor Jika vektor u=(2, 2, 1), maka |u|= √(22+22+12)= √ 9 = 3 • Dot Product a • b=|a||b|cos Ө a Ө b Contoh : Diketahui dua buah vektor a=[2 3] dan b=[3 -1], carilah sudut antara a dan b ! Jawab : |a|= √ 22+32= √ 13=3. 6 dan |b|= √ 32+(-1)2= √ 10=3. 16 Unit Vektor : Ua = a/|a| = [2 3]/3. 6 = [0. 55 0. 16] normalisasi vektor, |Ua|=|Ub|=1 Ub = b/|b| = [3 -1]/3. 16 = [0. 95 0. 32] cos Ө = Ua. Ub = (0. 55 x 0. 95) + (0. 16 x 0. 32) = 0. 52 + 0. 05 = 0. 57 Jadi Ө = arccos (0. 57) = 55. 280

Vektor • Cross Product |axb|=|a||b|sin Ө a axb b • Contoh : Diketahui dua buah vektor a = [3 3 1] dan b =[2 2 -3]. Carilah vektor yang tegak lurus terhadap a dan b. Jawab :

Sistem Koordinat Homogen • Sistem koordinat yang memiliki satu dimensi lebih tinggi dari sistem koordinat yang ditinjau. • Untuk menyatakan semua proses transformasi dengan konsep perkalian matrik, termasuk proses translasi, skala, rotasi maupun shear. • Contoh : Translasi 3 D -> 4 D Translasi 2 D -> 3 D Koordinat Asal Koordinat Homogen

Translasi 2 D • Tentukan matrik translasi M untuk memindakan titik P(4, 6) ke Q=(10, 3) ! Jawab : d. Px = 10 -4 = 6 dan d. Py = 3 -6 = -3 Jadi matrik translasi M adalah

Translasi 3 D • Tentukan matrik translasi M untuk memindahkan titik P=(4, 6, 2) ke Q=(10, 3, 5) ! Jawab : d. Px = 10 -4 = 6, d. Py = 3 -6 = -3, d. Pz = 5 -2 = 3 Jadi matrik translasi M adalah

Skala 2 D • Tentukan matrik skala untuk menskala titik P=(6, 2) ke Q=(3, 4). Jawab : s. Px = 3/6 = 1/2 dan s. Py = 4/2 = 2 Jadi matrik skala adalah

Skala 3 D • Tentukan matrik skala untuk menskala titik P=(6, 2, 9) ke Q=(3, 4, 3) Jawab : s. Px = 3/6 = 1/2, s. Py = 4/2 = 2, s. Pz = 3/9 = 1/3 Jadi matrik skala adalah

Rotasi 2 D • Rotasi titik P ke titik Q Q y cos (Ө 1 + Ө 2 ) = cos(Ө 1) cos (Ө 2) - sin (Ө 1) sin (Ө 2) sin (Ө 1 + Ө 2 ) = sin(Ө 1) cos (Ө 2) + cos(Ө 1) sin (Ө 2) R R Ө 2 Ө 1 x = R cos Ө 1 P y = R sin Ө 1 x P(x, y)=(R cos Ө 1, R sin Ө 1) dan Q(x, y)=(R cos (Ө 1 + Ө 2 ) , R sin (Ө 1 + Ө 2 ) ) =(Px cos (Ө 2)- Py sin (Ө 2) , Px sin (Ө 2) + Py cos (Ө 2) )

Rotasi 2 D • Tentukan rotasikan titik P=(3, 2) dengan sudut rotasi 30 derajat. Jawab : Qx = 3/6 = 1/2 dan Qy = 4/2 = 2 Q(x, y)=(3 cos (30) - 2 sin (30) , 3 sin (30) + 2 cos (30) ) =(3(0. 86)-2(0. 5) , 3(0. 5)+2(0. 86)) =((2. 58 - 1) , (1. 5+1. 72)) =(1. 58, 3. 22)

Rotasi 2 D • Rotation about an arbitrary axis (Rotasi pada sembarang sumbu (Xr, Yr) dengan sudut Ө)

Rotasi 3 D • Roll y x z • Yaw y x z y • Pitch z x

Rotasi 3 D • Rotation about an arbitrary axis (Rotasi pada sembarang sumbu (Ax, Ay, Az) dengan sudut Ө) • Perhatikan Gambar berikut : sumbu putar sembarang titik (Ax, Ay, Az) y z x

Rotasi 3 D • Perhatikan Gambar berikut : sumbu putar sembarang titik (Ax, Ay, Az) Y α Z β X • Diketahui bahwa sumbu putar membentuk sudut α dengan sumbu Y dan β dengan sumbu X. • Untuk memutar suatu objek menggunakan sumbu putar sembarang tersebut, maka kita harus menghimpitkan sumbu putar dengan sumbu Y.

Rotasi 3 D • Perhatikan Gambar berikut : sumbu putar sembarang titik (Ax, Ay, Az) Y α Z β X • Menghimpitkan sumbu putar sembarang dengan sumbu Y : – Putar terhadap sumbu Y sebesar β. Sehingga mengakibatkan sumbu putar di bidang YX. – Putar terhadap sumbu Z sebesar α. Sehingga mengakibatkan sumbu putar berhimpit dengan sumbu Y. – Lakukan perputaran objek terhadap sumbu Y sebesar Ө.

Rotasi 3 D • Proses menghimpitkan sumbu putar ke sumbu Y : Y Y Ry(β) α Z Rz(α) Y α β X Z • Mengembalikan sumbu putar beserta objek yang sudah diputar ke kondisi awal. • Dengan demikian untuk memutar benda menggunakan sumbu putar bebas yang dibentuk melalui sudut α terhadap sumbu Y dan β terhadap sumbu X, dapat dilakukan dengan rumus : Q = (Ry(β)*Rz(α)*Ry(Ө)* Rz(-α)*Ry(-β)) X

Rotasi 3 D • Apabila hanya diketahui salah satu titik yang berada di sumbu putar s : sumbu putar s sembarang titik (Ax, Ay, Az) Y s Z u 2 α u 1 β u X (Ax, 0, Az) s = (Ax, Ay, Az) u 2= (0, 1, 0) u 1= (1, 0, 0) u = (Ax, 0, Az) • Bagaimana mendapatkan sudut α dan sudut β ? (Gunakan konsep vektor) • Garis dari (0, 0, 0) menuju (Ax, Ay, Az) yang menjadi sumbu putar diwakili oleh vektor s. s = (Ax-0, Ay-0, Az-0) = (Ax, Ay, Az)

Rotasi 3 D sumbu putar s sembarang titik (Ax, Ay, Az) Y s Z u 2 α u 1 β u X s = (Ax, Ay, Az) u 2= (0, 1, 0) u 1= (1, 0, 0) u = (Ax, 0, Az) • Dot product dari dua buah vektor s dan u 2 dapat dituliskan sebagai berikut : s • u 2=|s||u 2|cos α , misal dengan u 2=(0, 1, 0) dimana u 2 adalah vektor yang berhimpit dengan sumbu Y. Sudut α telah didapatkan

Rotasi 3 D sumbu putar s sembarang titik (Ax, Ay, Az) Y s Z u 2 α u 1 β u X s = (Ax, Ay, Az) u 2= (0, 1, 0) u 1= (1, 0, 0) u = (Ax, 0, Az) • Dot product dari dua buah vektor u dan u 1 dapat dituliskan sebagai berikut : u • u 1=|u||u 1|cos β , misal dengan u 1=(1, 0, 0) dimana u 1 adalah vektor yang berhimpit dengan sumbu X. Sudut β telah didapatkan

Rotasi 3 D Sudut α telah didapatkan Sudut β telah didapatkan • Dengan demikian sudut α dan β dapat diperoleh, cukup dengan mengetahui salah satu titik yang dilewati sumbu putar. • Anda juga dapat mengembangkan metode ini untuk menghitung sumbu putar yang ditentukan melalui dua buah titik misalnya s 1=(Ax, Ay, Az) dan s 2=(Bx, By, Bz).

Shearing 2 D Sebelum Sesudah • Shearing-x • Shearing-y Sebelum Sesudah

Shearing 3 D • Shearing-x • Shearing-y • Shearing-z

Kombinasi Transformasi • Jika (Px, Py)=(4, 6) : Translasi(6, -3) -> Rotasi(60˚) -> Skala (0. 5, 2) (Cara 1 : Step by Step) Jadi (Qx, Qy) Akhir = (1. 2, 14. 4)

Kombinasi Transformasi • Jika (Px, Py)=(4, 6) : Translasi(6, -3) -> Rotasi(60˚) -> Skala (0. 5, 2) (Cara 2 : Transformasi berturut-turut dapat dilakukan dengan mengalikan matrik-matrik transformasi sesuai dengan urutan) Jadi (Qx, Qy) Akhir = (1. 2, 14. 4) • Berapakah nilai (Qx, Qy) Akhir hasil pembalikan urutan Transformasi di atas !

Math of Synthetic Camera • Model yang meniru cara kerja kamera. • Cara kerja kamera sintetik : v n Film u Cahaya y x z Lensa Objek Transformasi dari koordinat dunia ke koordinat UVN – Objek pada sistem koordinat dunia (x, y, z) – Lensa pada sistem koordinat UVN/kamera sintetik (u, v, n) – Film sebagai bidang proyeksi

Math of Synthetic Camera • Sistem koordinat kamera sintetik : y z u v n t=(la x , la y , l VRP=(rx , ry , rz) Loo. A rx Mata =(eu , ev , en) az ) ry x rz – Sumbu n sebagai arah pandang kamera, dan ditentukan berdasarkan vektor normal (nx, ny, nz). – Sumbu v sebagai arah atas, sumbu u sebagai arah horisontal. (v ∟ n), (u ∟ n) dan (u ∟ v) – Titik tengah sumbu u, v, n disebut VRP (Viewing Reference Point), yang ditentukan oleh titik (rx, ry, rz) pada koordinat dunia.

Math of Synthetic Camera • Mendapatkan sumbu u, v dan n – User menentukan titik tengah view/ eye (VRP), pusat titik pandang objek /center (look. At) dan vektor atas (Up. Vector). Synthetic Camera di Open. GL : glu. Look. At(eye_x, eye_y, eye_z, center_x, center_y, center_z, up_x, up_y, up_z ) – n adalah vektor dari VRP menuju look. At. Lalu vektor n dinormalisasi. Contoh : Diketahui VRP di titik r(rx , ry , rz), look. At di titik la(lax , lay , laz) dan Up. Vector di titik up(upx, upy, upz). Sehingga,

Math of Synthetic Camera • Memindahkan titik koordinat dunia P(Px, Py, Pz) ke koordinat kamera sintetik Q(Qu, Qv, Qn). Titik Q dapat diperoleh melalui : – t(tx, ty, tz) = P - r – Qu = t • u, Qv= t • v dan Qn = t • n note : Qu = (P-r) • u = (P • u)-(r • u) • Contoh : Diketahui koordinat UVN dengan u=(-1, 0, 0), v=(0, 0. 8, 0. 6), n=(0, -0. 6, 0. 8) dan r = (2, 3, -1). Hitunglah lokasi Q(Qu, Qv, Qn) yang merupakan transformasi dari titik P(4, 7, 2) di koordinat dunia ! Jawab : t(tx, ty, tz) = P - r = (4 -2, 7 -3, 2 -(-1)) =(2, 4, 3) Qu = t • u =(2, 4, 3) • (-1, 0, 0) = 2*(-1)+4*(0)+3*(0)=-2 Qv = t • v =(2, 4, 3) • (0, 0. 8, 0. 6) = 2*(0)+4*(0. 8)+3*(0. 6)=5 Qn = t • n =(2, 4, 3) • (0, -0. 6, 0. 8) = 2*(0)+4*(-0. 6)+3*(0. 8)=0 Jadi titik Q terletak di koordinat (-2, 5, 0) pada sistem koordinat UVN.

Math of Synthetic Camera • Matrik transformasi dari koordinat dunia ke UVN : • Setelah titik Q diketahui, maka langkah berikutnya adalah melakukan proyeksi perspektif terhadap titik Q, sehingga kita memperoleh titik T(u*, v*). • Proyeksi Q ke T dapat diperoleh dengan menggunakan rumus berikut : mata/eye terletak di (0, 0, en), dengan syarat en > nz dan en !=0.

Math of Synthetic Camera • Contoh : Dengan menggunakan Tabel 1 dan Tabel 2 berikut : (Sebagai informasi tentang vertex dan permukaan objek) Tabel 2 Tabel 1 Vertex X Y Z 0 0. 0 -1. 0 0. 0 1 1. 0 -1. 0 0. 0 2 1. 0 -1. 0 3 0. 0 -1. 0 4 0. 5 Surface Index 0 1 4 1 2 4 2 3 4 3 0 4 Diketahui synthetic camera berada di (2, 3, 1) dan melihat ke arah (0, 0, 0). Arah atas didefinisikan melalui up=(0, 1, 0). Hitung dan gambarkan lokasi vertex-vertex seperti yang dilihat oleh synthetic camera apabila en=6. • Jawab : Mencari sistem koordinat UVN

Math of Synthetic Camera • Jawab : Mencari sistem koordinat UVN : Transformasi vertex ke sistem UVN :

Math of Synthetic Camera • Jawab : Mencari sistem koordinat UVN : (-2*(0. 46))+((-4)*(-0. 01))+(-1*(-0. 88)) Transformasi vertex ke sistem UVN : Vertex t. X=p-r t. Y=p-r t. Z=p-r Qu=t • u Qv=t • v Qn=t • n 0 0 -2=-2 -1 -3=-4 0 -1=-1 0 -0. 62 4. 53 1 -1 -4 -1 0. 46 -1. 32 4 2 -1 -4 0 -0. 42 -1. 7 3. 73 3 -2 -4 0 -0. 88 -1 4. 26 4 -1. 5 -2. 5 -0. 23 -0. 26 2. 93

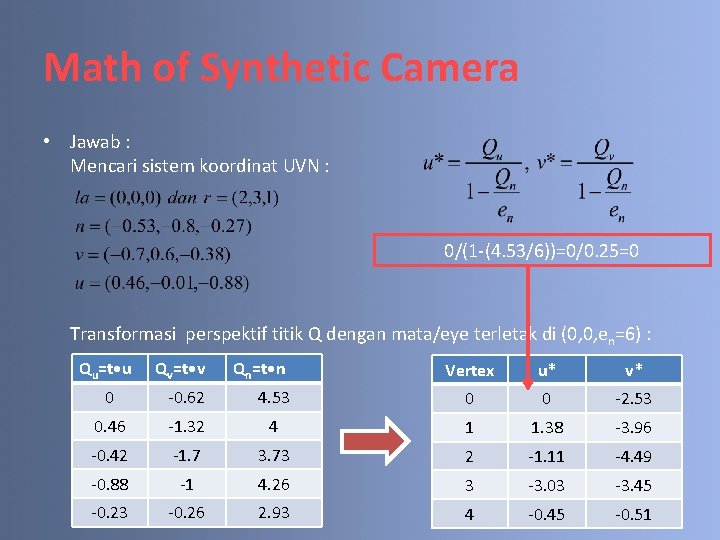

Math of Synthetic Camera • Jawab : Mencari sistem koordinat UVN : 0/(1 -(4. 53/6))=0/0. 25=0 Transformasi perspektif titik Q dengan mata/eye terletak di (0, 0, en=6) : Qu=t • u Qv=t • v Qn=t • n 0 -0. 62 0. 46 Vertex u* v* 4. 53 0 0 -2. 53 -1. 32 4 1 1. 38 -3. 96 -0. 42 -1. 7 3. 73 2 -1. 11 -4. 49 -0. 88 -1 4. 26 3 -3. 03 -3. 45 -0. 23 -0. 26 2. 93 4 -0. 45 -0. 51

Math of Synthetic Camera • Jawab : Gambar synthetic camera dari vertex hasil transformasi perspektif (u*, v*) : Vertex u* v* 0 0 -2. 53 1 1. 38 -3. 96 2 -1. 11 -4. 49 3 -3. 03 -3. 45 4 -0. 45 -0. 51 v* u*
