06 11 2006 Komponente elektronskih sklopova 1 2

06. 11. 2006 Komponente elektronskih sklopova 1. 2. 3. 4. 5. 6. 7. Otpornici Kondenzatori Diode Tranzistori Tiristori i trijaci Optokapleri Elektromehaničke komponente

1. Otpornici

Odnos između napona, struje i otpora

Simboli i označavanje otpornika

Označavanje otpornika bojama

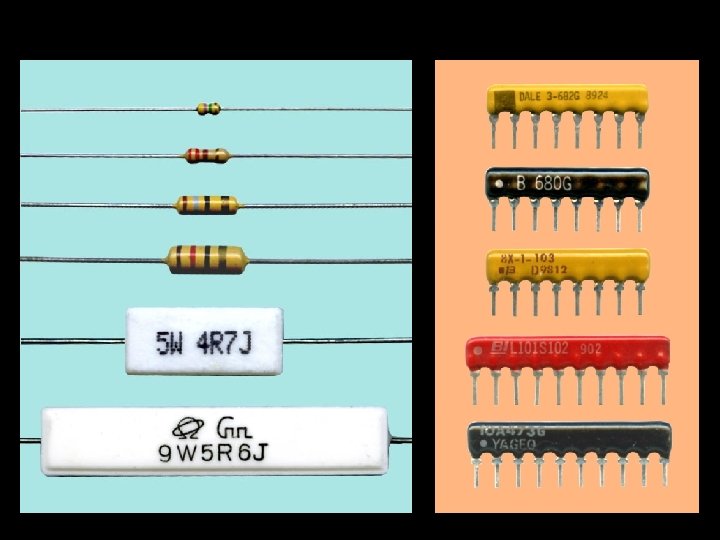

Otporne grupe

Potenciometri i senzori

Otporni senzori: • • • Temperaturni senzori Senzori za protok fluida i prisustvo tečnosti Foto otpornici Potenciometarski davači Merne trake

2. Kondenzatori

Simbol i osobine kondenzatora

Fizička struktura i spoljni izgled kondenzatora

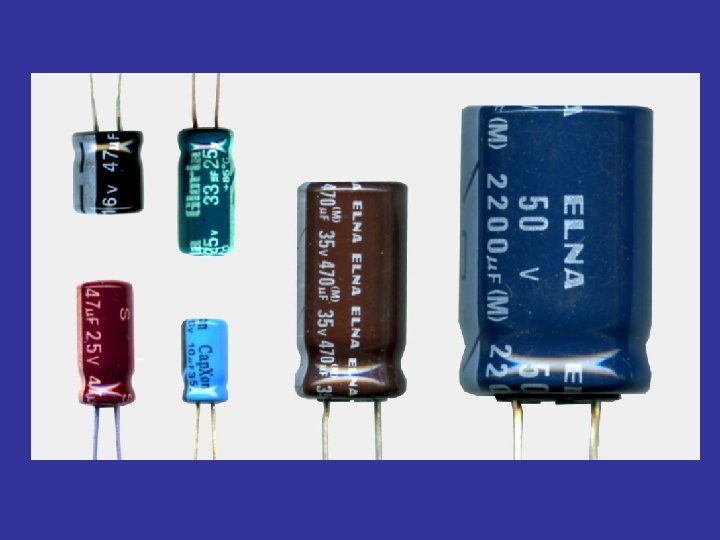

Elektrolitski i tantal kondenzatori

Bipolarni i promenljivi kondenzatori

Diode

Karakteristike dioda Granične karakteristike: - Maksimalno dozvoljena struja u propusnom smeru - Maksimalno dozvoljen napon u nepropusnom smeru

Pad napona na diodi u propusnom smeru je približno konstatan, bez obzira na jačinu struje

Schottky dioda ima poboljšane karakteristike (pad napona i brzina odziva) Zener dioda (konstatan pad napona u nepropusnom smeru)

Grecov spoj punotalasnog ispravljača

Fotodiode

Svetleće diode (LED, Light Emitting Diode)

- Struju kroz svetleću diodu treba ograničiti - Pad napona na svetlećoj diodi je približno konstantan i ne zavisi od jačine struje, nego od tipa diode

Tranzistori

Bipolarni tranzistor

Tranzistor kao invertor signala Spoj sa zajedničkim emiterom

Provera ispravnosti tranzistora mernim instrumentom

Oznake izvoda i standardna kućišta tranzistora

Spoj više tranzistora radi povećanja faktora strujnog pojačanja

Darlington spoj

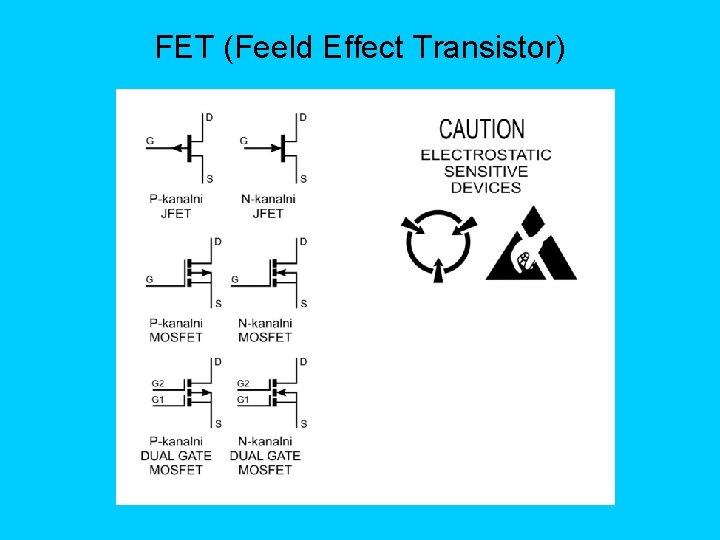

FET (Feeld Effect Transistor)

Fototranzistori

Hlađenje tranzistora Kod snažnijih tranzistora, metalna zastavica za hlađenje je spojena sa kolektorom (ili drejnom kod FET-a), pa je treba izolovati specijalnim izolatorom. Upotreba paste za odvođenje toplote je preporučljiva.

Tiristor i trijak

Regulacija efektivne struje trijakom

Optokapleri

SSR (Solid State Relay)

Optičke kapije

Elektromagnetne komponente

Reed rele

Mere opreznosti pri radu sa cevčicama reed relea

Hall effect senzori

Transformatori

Skoro sve elektronske komponente su pravljene tako da izvode imaju u standardnom rasteru od 1/10 inča (2, 54 mm) ili, u retkim slučajevima, u upola manjem rasteru (1, 27 mm)
