04 lehké konstrukční systémy pro pasivní domy www. pasivnidomy. cz

04. 01 O dřevostavbách. . . 04 lehké konstrukční systémy | www. pasivnidomy. cz

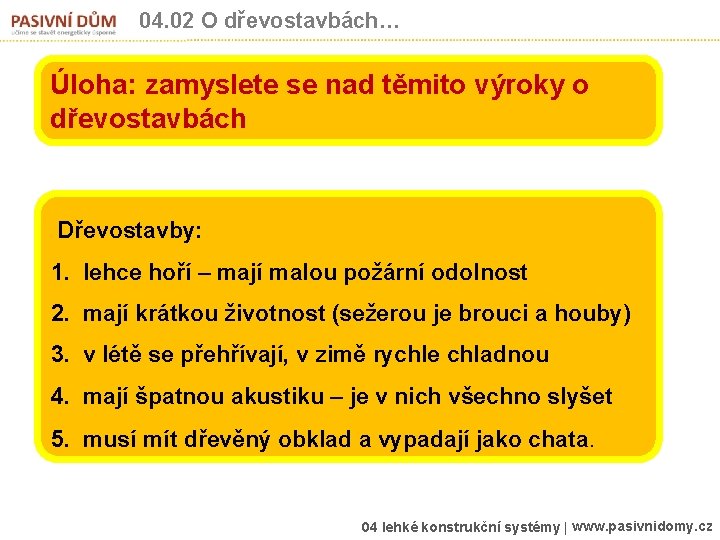

04. 02 O dřevostavbách… Úloha: zamyslete se nad těmito výroky o dřevostavbách Dřevostavby: 1. lehce hoří – mají malou požární odolnost 2. mají krátkou životnost (sežerou je brouci a houby) 3. v létě se přehřívají, v zimě rychle chladnou 4. mají špatnou akustiku – je v nich všechno slyšet 5. musí mít dřevěný obklad a vypadají jako chata. 04 lehké konstrukční systémy | www. pasivnidomy. cz

04. 02 Lehké konstrukční systémy 04 lehké konstrukční systémy | www. pasivnidomy. cz

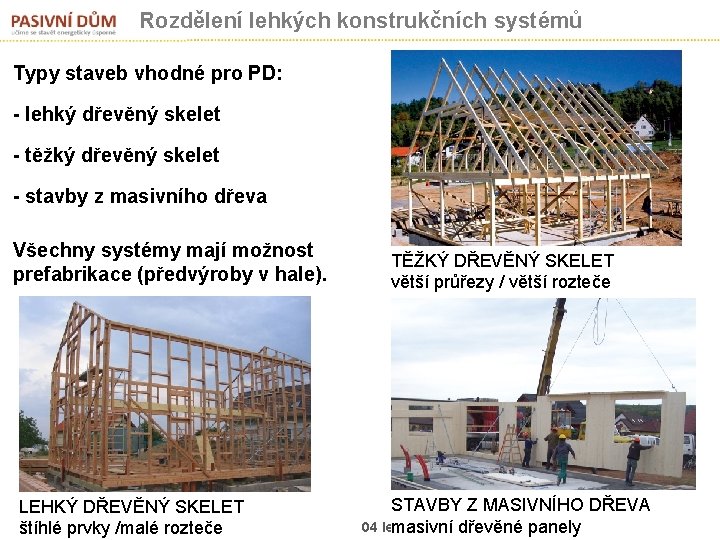

Rozdělení lehkých konstrukčních systémů Typy staveb vhodné pro PD: - lehký dřevěný skelet - těžký dřevěný skelet - stavby z masivního dřeva Všechny systémy mají možnost prefabrikace (předvýroby v hale). LEHKÝ DŘEVĚNÝ SKELET štíhlé prvky /malé rozteče TĚŽKÝ DŘEVĚNÝ SKELET větší průřezy / větší rozteče STAVBY Z MASIVNÍHO DŘEVA 04 lehké konstrukční systémy | www. pasivnidomy. cz masivní dřevěné panely

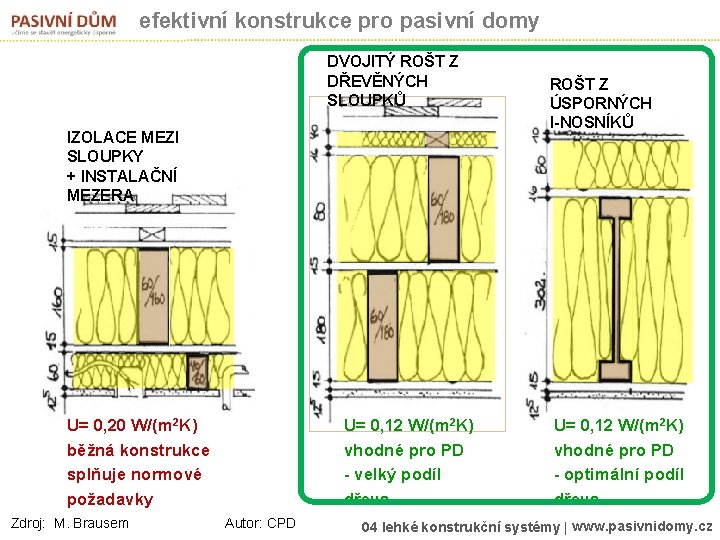

efektivní konstrukce pro pasivní domy DVOJITÝ ROŠT Z DŘEVĚNÝCH SLOUPKŮ IZOLACE MEZI SLOUPKY + INSTALAČNÍ MEZERA U= 0, 12 W/(m 2 K) vhodné pro PD - velký podíl dřeva U= 0, 20 W/(m 2 K) běžná konstrukce splňuje normové požadavky Zdroj: M. Brausem Autor: CPD ROŠT Z ÚSPORNÝCH I-NOSNÍKŮ U= 0, 12 W/(m 2 K) vhodné pro PD - optimální podíl dřeva 04 lehké konstrukční systémy | www. pasivnidomy. cz

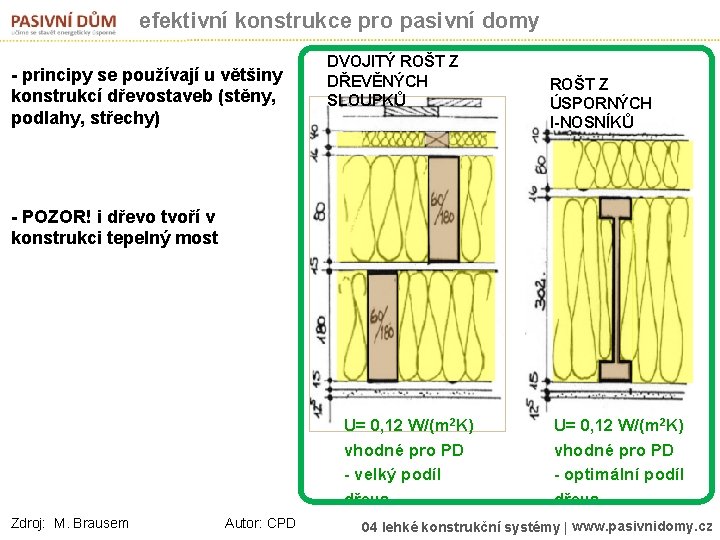

efektivní konstrukce pro pasivní domy - principy se používají u většiny konstrukcí dřevostaveb (stěny, podlahy, střechy) DVOJITÝ ROŠT Z DŘEVĚNÝCH SLOUPKŮ ROŠT Z ÚSPORNÝCH I-NOSNÍKŮ - POZOR! i dřevo tvoří v konstrukci tepelný most U= 0, 12 W/(m 2 K) vhodné pro PD - velký podíl dřeva Zdroj: M. Brausem Autor: CPD U= 0, 12 W/(m 2 K) vhodné pro PD - optimální podíl dřeva 04 lehké konstrukční systémy | www. pasivnidomy. cz

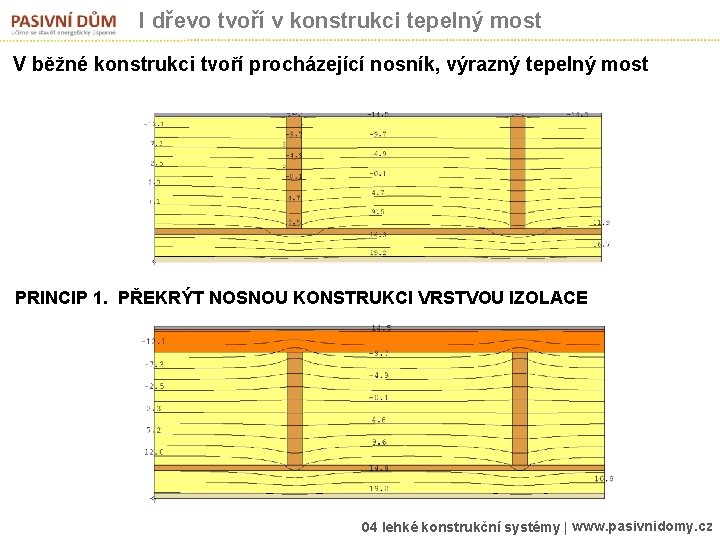

I dřevo tvoří v konstrukci tepelný most V běžné konstrukci tvoří procházející nosník, výrazný tepelný most PRINCIP 1. PŘEKRÝT NOSNOU KONSTRUKCI VRSTVOU IZOLACE 04 lehké konstrukční systémy | www. pasivnidomy. cz

I dřevo tvoří v konstrukci tepelný most PRINCIP 2. KŘÍŽENÍ VRSTEV PRINCIP 3. MINIMALIZACE PODÍLU DŘEVA V KONSTRUKCI 04 lehké konstrukční systémy | www. pasivnidomy. cz

stěnové konstrukce pro pasivní domy Skeletová dřevěná konstrukce z I-nosníků, provětrávaná fasáda STĚNY Exteriér Interiér ÚLOHA 4 a) okótujte a popište skladbu konstrukce včetně všech vrstev a použitých materiálů. Zdroj: Informationsdienst Holz 04 lehké konstrukční systémy | www. pasivnidomy. cz

stěnové konstrukce pro pasivní domy Skeletová dřevěná konstrukce z I-nosníků, provětrávaná fasáda STĚNY odvětrávaná mezera a dřevěný obklad 625 Exteriér POJISTNÁ HYDROIZOLACE - DVD nebo folie, musí být difuzně otevřená 260 – 360 dřevěný I-nosník VZDUCHOTĚSNÁ A PAROBRZDNÁ ROVINA - desky OSB (alt. folie) spoje lepeny páskami Zdroj: Informationsdienst Holz JE TO TAKHLE V POŘÁDKU? ? ? NAJDĚTE CHYBU! VLÁKNITÁ IZOLACE Interiér - celulóza nebo vlna (minerální, skelná dřevitá, konopná) 04 lehké konstrukční systémy | www. pasivnidomy. cz

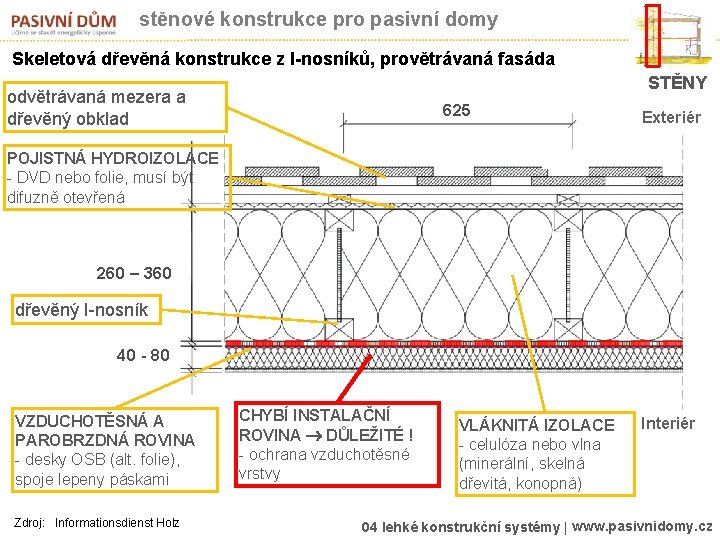

stěnové konstrukce pro pasivní domy Skeletová dřevěná konstrukce z I-nosníků, provětrávaná fasáda STĚNY odvětrávaná mezera a dřevěný obklad 625 Exteriér POJISTNÁ HYDROIZOLACE - DVD nebo folie, musí být difuzně otevřená 260 – 360 dřevěný I-nosník 40 - 80 VZDUCHOTĚSNÁ A PAROBRZDNÁ ROVINA - desky OSB (alt. folie), spoje lepeny páskami Zdroj: Informationsdienst Holz CHYBÍ INSTALAČNÍ ROVINA DŮLEŽITÉ ! - ochrana vzduchotěsné vrstvy VLÁKNITÁ IZOLACE - celulóza nebo vlna (minerální, skelná dřevitá, konopná) Interiér 04 lehké konstrukční systémy | www. pasivnidomy. cz

stěnové konstrukce pro pasivní domy Skeletová dřevěná konstrukce z I-nosníků založení na patkách Zdroj: Elam, Autor návrhu: Ing. arch Mojmír Hudec 04 lehké konstrukční systémy | www. pasivnidomy. cz

stěnové konstrukce pro pasivní domy Skeletová dřevěná konstrukce sloupková, fasádní omítka STĚNY Exteriér Interiér ÚLOHA b) okótujte a popište skladbu konstrukce včetně všech vrstev a použitých materiálů. Zdroj: Informationsdienst Holz 04 lehké konstrukční systémy | www. pasivnidomy. cz

stěnové konstrukce pro pasivní domy Skeletová dřevěná konstrukce sloupková, fasádní omítka STĚNY 625 NOSIČ OMÍTKY - dřevovláknitá fasádní deska, heraklit Exteriér 60 - 80 260 – 340 40 – 80 OSTATNÍ PRINCIPY STEJNÉ JAKO U PŘEDCHOZÍHO KS Zdroj: Informationsdienst Holz Interiér PŘÍLOŽKA Z OSB DŘEVĚNÝ NOSNÍK 04 lehké konstrukční systémy | www. pasivnidomy. cz

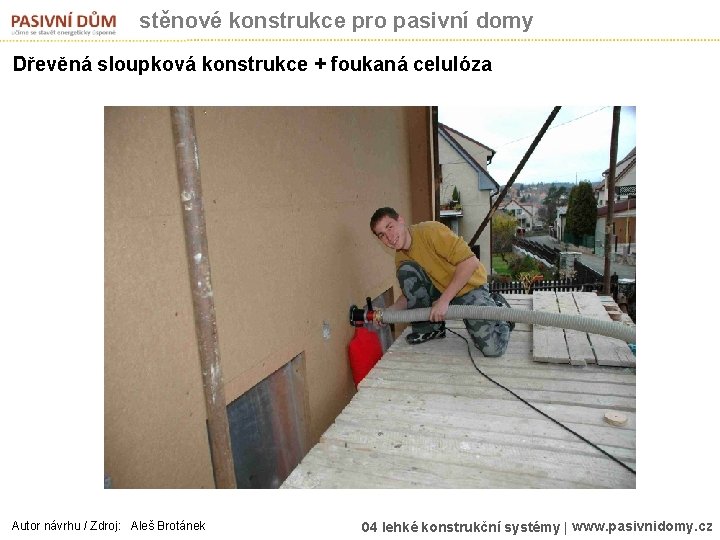

stěnové konstrukce pro pasivní domy Dřevěná sloupková konstrukce + foukaná celulóza Autor návrhu / Zdroj: Aleš Brotánek 04 lehké konstrukční systémy | www. pasivnidomy. cz

stěnové konstrukce pro pasivní domy - precizní řešení vzduchotěsné obálky je zásadní: deskový materiál je lépe kontrolovatelný Autor návrhu / Zdroj: Aleš Brotánek 04 lehké konstrukční systémy | www. pasivnidomy. cz

stěnové konstrukce pro pasivní domy Vnější obklad z izolačních dřevovláknitých desek slouží jako nosič omítky Autor návrhu / Zdroj: Aleš Brotánek 04 lehké konstrukční systémy | www. pasivnidomy. cz

stěnové konstrukce pro pasivní domy Dřevěná sloupková konstrukce + foukaná celulóza Autor návrhu / Zdroj: Aleš Brotánek 04 lehké konstrukční systémy | www. pasivnidomy. cz

stěnové konstrukce pro pasivní domy Fasáda s tenkovrstvou omítkou na dřevovláknité desce Autor návrhu / Zdroj: Aleš Brotánek 04 lehké konstrukční systémy | www. pasivnidomy. cz

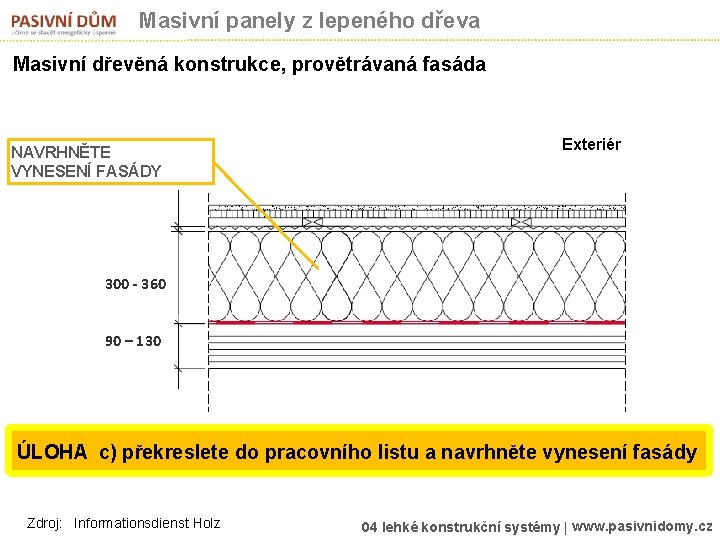

Masivní panely z lepeného dřeva Masivní dřevěná konstrukce, provětrávaná fasáda NAVRHNĚTE VYNESENÍ FASÁDY Exteriér 300 - 360 90 – 130 Interiér ÚLOHA c) překreslete do pracovního listu a navrhněte vynesení fasády Zdroj: Informationsdienst Holz 04 lehké konstrukční systémy | www. pasivnidomy. cz

Masivní panely z lepeného dřeva Výhody: • rychlá montáž • vysoká přesnost • malá tloušťka nosné stěny 70 – 120 mm • vysoká pevnost 04 lehké konstrukční systémy | www. pasivnidomy. cz

Masivní panely z lepeného dřeva - osazení oken do OSB kastlíků Zdroj: Karon, Tesařství Biskup 04 lehké konstrukční systémy | www. pasivnidomy. cz

Prefabrikované lehké panelové konstrukce – vyšší Výhody prefabrikace: kvalita provedení a - vyšší kvalita provedenípřesnost a přesnost (vzduchotěsná rovina) - 80% času ve fabrice, 20% času na stavbě - menší závislost na povětrnosti – 80% času ve fabrice, 20% času - nižší cena na stavbě Zdroj: Arch. Plöderl, Lang Consulting 04 lehké konstrukční systémy | www. pasivnidomy. cz

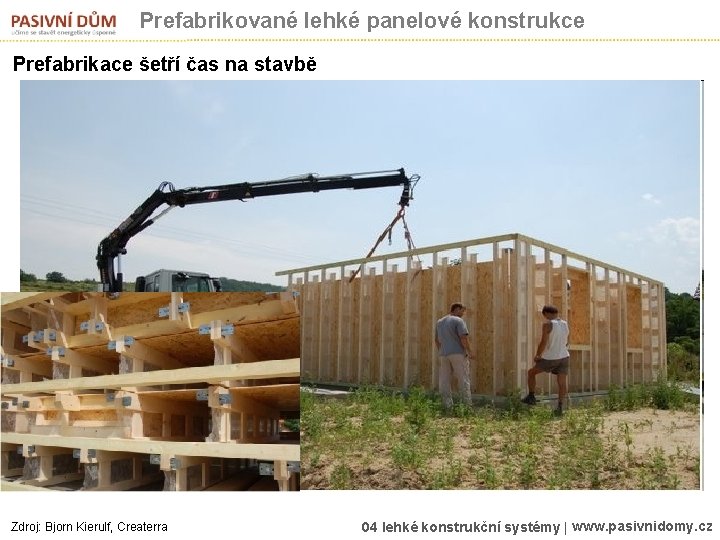

Prefabrikované lehké panelové konstrukce Prefabrikace šetří čas na stavbě Zdroj: Bjorn Kierulf, Createrra 04 lehké konstrukční systémy | www. pasivnidomy. cz

Prefabrikované panelové kce – sendvič OSB + EPS Prefabrikace šetří čas na stavbě Zdroj: Karon 04 lehké konstrukční systémy | www. pasivnidomy. cz

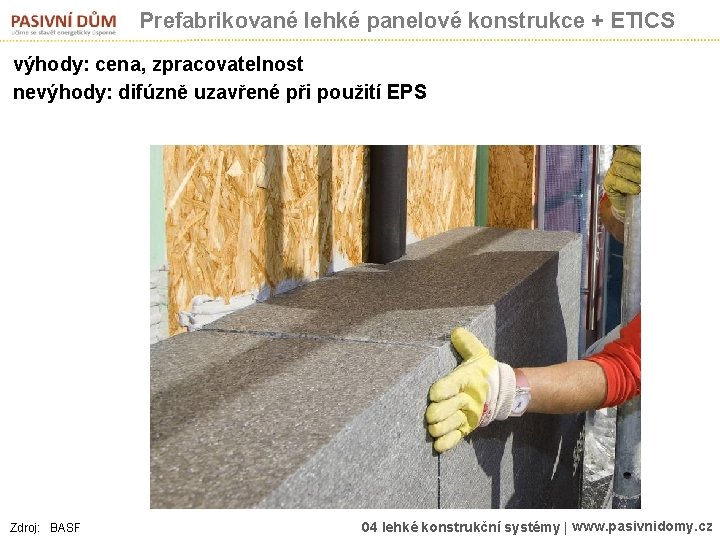

Prefabrikované lehké panelové konstrukce + ETICS výhody: cena, zpracovatelnost nevýhody: difúzně uzavřené při použití EPS Zdroj: BASF 04 lehké konstrukční systémy | www. pasivnidomy. cz

střešní konstrukce pro pasivní domy - prvky s minimalizovanými tepelnými mosty Zdroj: Energieinstitut Vorarlberg STŘECHA 04 lehké konstrukční systémy | www. pasivnidomy. cz

Lehká střešní konstrukce s použitím I-nosníků Ideální pro střechu jsou I-nosníky nebo jejich alternativy Zdroj: may. schurr. passivhauskonzepte STŘECHA 04 lehké konstrukční systémy | www. pasivnidomy. cz

alternativa zakládání pro dřevostavby ZALOŽENÍ NAD TERÉNEM (lehké konstrukční systémy) ZÁKLADY větraná mezera VÝHODY: - není potřeba hydroizolace – dřevo se nedotýká terénu - méně betonu, nižší cena 04 lehké konstrukční systémy | www. pasivnidomy. cz

alternativa zakládání pro dřevostavby ZALOŽENÍ NAD TERÉNEM (lehké konstrukční systémy) ZÁKLADY NOSNÁ KONSTRUKCE: • DŘEVĚNÉ I-NOSNÍKY nebo TRÁMOVÁ KONSTRUKCE IZOLACE: • TLOUŠŤKA 350 – 400 mm • VLÁKNITÁ IZOLACE 04 lehké konstrukční systémy | www. pasivnidomy. cz
