01 q MOTHERBOARD Motherboard atau yang juga dikenal dengan nama mainboard, mobo dan juga papan induk dalam perangkat keras komputer merupakan salah satu dari bagian CPU yang sangat penting. Mengapa sangat penting? Karena semua komponen dalam CPU akan ‘hidup’ hanya apabila mereka tersambung satu sama lain dengan motherboard. q Motherboard sebenarnya merupakan sejenis PCB atau Printed Circuit Board, yang merupakan papan elektronik standar yang biasa digunakan dalam sistem elektronika. q Motherboard terdiri dari berbagai macam socket dan juga slot, seperti slot SATA, PCI, Socket LAN, dan berbagai macam lagi jenis socket lainnya.

JENIS-JENIS MOTHERBOARD 1. Motherboard AT q Jenis motherboard yang pertama adalah motherboard jenis AT atau sering juga dikenal dengan nama AT Baby. q Motherboard ini merupakan jenis motherboard klasik, yang sudah tidak digunakaan lagi saat ini. q Motherboard ini dikembangkan oleh IBM untuk mendukung penggunaan processor

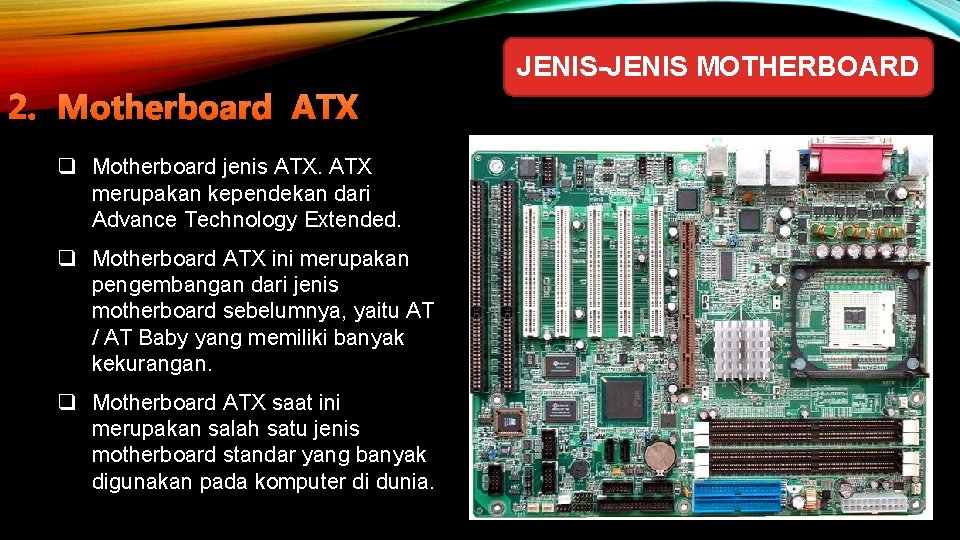

JENIS-JENIS MOTHERBOARD 2. Motherboard ATX q Motherboard jenis ATX merupakan kependekan dari Advance Technology Extended. q Motherboard ATX ini merupakan pengembangan dari jenis motherboard sebelumnya, yaitu AT / AT Baby yang memiliki banyak kekurangan. q Motherboard ATX saat ini merupakan salah satu jenis motherboard standar yang banyak digunakan pada komputer di dunia.

JENIS-JENIS MOTHERBOARD 3. Motherboard BTX q BTX merupakan kependekan dari Balanced Technology Extended. Sesuai dengan namanya, motherboard jenis BTX ini menawarkan keseimbangan dalam penggunaan sebuah sistem komputer. q Keseimbangan dari penyusunan sistem komputer ini terlihat dari keunggulan BTX dalam hal mengatur suhu. BTX mampu untuk mengoptimalkan sirkulasi udara di dalam komputer, serta mampu untuk melakukan pengendalian panas.

JENIS-JENIS MOTHERBOARD 4. Motherboard ITX q Apabila pada motherboard jenis ATX dan juga BTX keduanya sama memiliki ukuran yang besar, yaitu berkisar antara 300 mm hingga 200 an mm, maka tidak dengan motherboard jenis ITX. Motherboard jenis ITX atau yang dikenal dengan kepanjangannya, Information Technology Extended ini memiliki ukuran yang jauh lebih kecil. q Motherboard ITX didukung oleh Via, yang memiliki factor level kecil, yang sangat pas dan juga cocok untuk dibuat sebagai motherboard pada

Jadi, Fungsi Motherboard Adalah : Motherboard sendiri pada dasarnya memiliki fungsi utama, yaitu sebagai tempat disusunnya seluruh rangkaian sistem komputer, seperti Processor, chipset, RAM, Harddisk, VGA, Lan Card, dan juga semua socket-socket dan juga slot dari sebuah komputer.

02 q PROCESSOR Prosesor adalah komponen komputer yang merupakan otak yang menjalankan proses dan pengendali kerja komputer dengan bekerjasama dengan perangkat komputer lainnya. q Pada dasarnya fungsi processor hanyalah alat yang digunakan untuk memproses data aritmatika. seperti, halnya sebuah kalkulator, dimana dia berfungsi hanya untuk mengolah data yang dia diterima melalui input atau masukan dan kemudian, dia akan menghasilkan output atau keluaran. q Pada prinsipnya processor hanya mengenali bahasa mesin yakni bilangan 0 dan 1.

JENIS-JENIS PROCESSOR 1. Intel Processor q Intel processor merupakan salah satu produk paling terkenal bagi sebagian pengguna teknologi komputer. Jika dilihat dari segi produk, saingan terberat dari intel yaitu AMD q Intel adalah sebuah perusahaan multinasional yaitu Intel Corporation, yang berdiri pada tahun 1968 dengan pusat pengembangan dna produksinya berada di Amerika Serikat. Selain itu, perusahaan intel ini dikenal sebagai produsen yang mempunyai rancangan terhadap mikroprocessor.

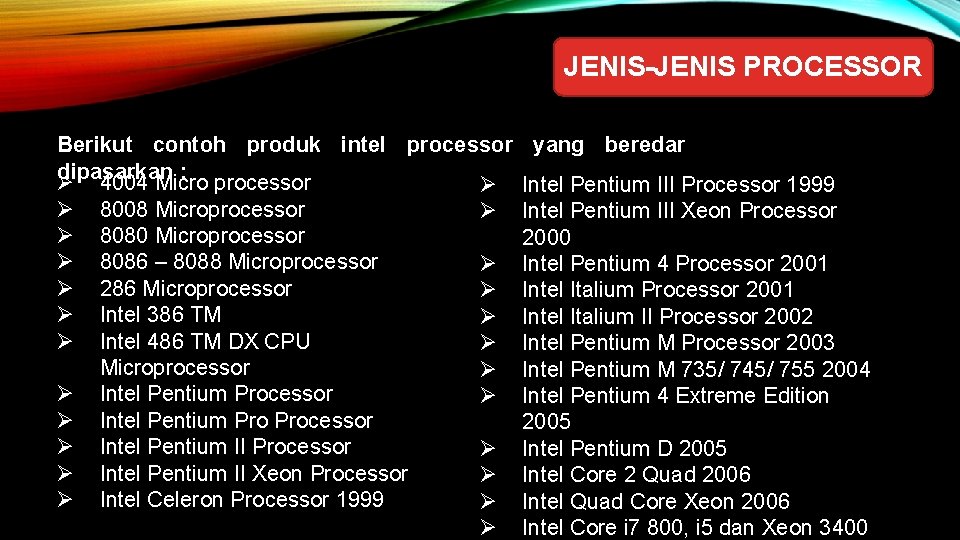

JENIS-JENIS PROCESSOR Berikut contoh produk intel processor dipasarkan : Ø 4004 Micro processor Ø Ø 8008 Microprocessor Ø Ø 8080 Microprocessor Ø 8086 – 8088 Microprocessor Ø Ø 286 Microprocessor Ø Ø Intel 386 TM Ø Ø Intel 486 TM DX CPU Ø Microprocessor Ø Ø Intel Pentium Pro Processor Ø Intel Pentium II Processor Ø Ø Intel Pentium II Xeon Processor Ø Ø Intel Celeron Processor 1999 Ø Ø yang beredar Intel Pentium III Processor 1999 Intel Pentium III Xeon Processor 2000 Intel Pentium 4 Processor 2001 Intel Italium II Processor 2002 Intel Pentium M Processor 2003 Intel Pentium M 735/ 745/ 755 2004 Intel Pentium 4 Extreme Edition 2005 Intel Pentium D 2005 Intel Core 2 Quad 2006 Intel Quad Core Xeon 2006 Intel Core i 7 800, i 5 dan Xeon 3400

JENIS-JENIS PROCESSOR 2. Processor AMD q Sama seperti Intel, AMD merupakan perusahaan semikonduktor multinasional yang bermarkas di Amerika Serikat tepatnya di Sunnyvale, California, Perusahaan ini merupakan perusahaan terbesar kedua setelah Intel Corporation untuk pemasok global mikroprosesor yang berdasarkan arsitektur x 86, dan pada tahun 2007. q AMD adalah kependekan dari Advanced Micro Device Inc. Merupakan pesaing utama intel. Processor jenis ini banyak diminati oleh penghobi game. Karena ada salah satu produknya yang dilengkapi dengan VGA Ati Radeon. Jika dibanding dengan intel,

JENIS-JENIS PROCESSOR Produk processor yang dihasilkan oleh AMD antara lain : Ø AMD Athlon II X 2 240 dengan spec 2, 8 GHz, 2 x 1024 KB Ø AMD Athlon II X 2 245 dengan spec 2, 9 GHz, 2 x 512 KB Ø AMD Athlon II X 2 250 dengan spec 3 GHz, 2 x 1024 KB Ø AMD Athlon II X 2 255 dengan spec 3, 2 GHz, 2 x 1024 KB Ø AMD Phenom II X 4 955 Black Edition dengan spec 3. 2 GHz, 4 x 512, 6 KB Ø AMD Phenom II X 4 965 Black Edition dengan spec 3, 4 GHz, 4 x 512, 6 KB Ø AMD Phenom II X 4 970 Black dengan spec 3, 5 GHz, 4 x 512, 6 KB Ø AMD Phenom II X 6 1055 T dengan spec 2, 8 GHz, 6 x 512, 6 KB Ø AMD Phenom II X 6 1075 T dengan spec 3 GHz, 6 x 512, 6 KB

JENIS-JENIS PROCESSOR 3. Processor Apple q Apple Processor. Pada mulanya, perusahaan ini dikenal dengan nama Apple Computer, Inc namun belakangan ini perusahaan processsor dibawah lisensi apple ini disebut sebagai Apple Inc saja. Pergantian nama ini dilakukan pasca peluncuran produk baru iphone. q Perusahaan multinasional yang memproduksi beragam processor yang fokus pada bidang perancangan, resource, serta penjualan produk elektrik perangkat lunak komputer. q Pusat pengembangan dan produksinya berada di Silicon Valley, Supertino, California

JENIS-JENIS PROCESSOR Produk processor apple diantaranya : Ø Apple II Ø Apple DOS Ø Apple Pascal Ø Apple CP/M Ø Apple SOS Ø Apple Pro. DOS Ø Macintosh

JENIS-JENIS PROCESSOR 4. Processor Cyrix VIA q Cyrix adalah satu perusahaan pengembang mikroprosesor yang berdiri pada tahun 1988, tepatnya di Richardson, Texas. pada tanggal 11 November 1997 perusahaan ini bergabung dengan National Semiconductor. dan kemudian diakusisi oleh VIA pada 1999. q Mempunyai fitur kecepatan yang cukup optimal dan juga suhu kerja yang rendah. Namun secara kwalitas, masih dibawah intel dan AMD q Pusat pengembangan dan produksinya berada di Silicon Valley, Supertino, California

JENIS-JENIS PROCESSOR Adapun processor yang dihasilkan oleh perusahaan ini antara lain : Ø VIA C 3® Processor Ø Cyrix Fas. Math Ø Cyrix 486 SLC dan Cyrix 486 DLC Ø VIA Core. Fusion™ Processor Platform Ø Cyrix 5× 86 Ø VIA Eden™ Processors Ø Cyrix 6× 86 (M 1) Ø VIA C 7® Processor Ø Cyrix MII Ø VIA PV 530 Processor Ø Cyrix Media. GX Ø VIA Nano™ Processor Ø Cyrix MII-433 GP Ø VIA Nano™ X 2 Processor

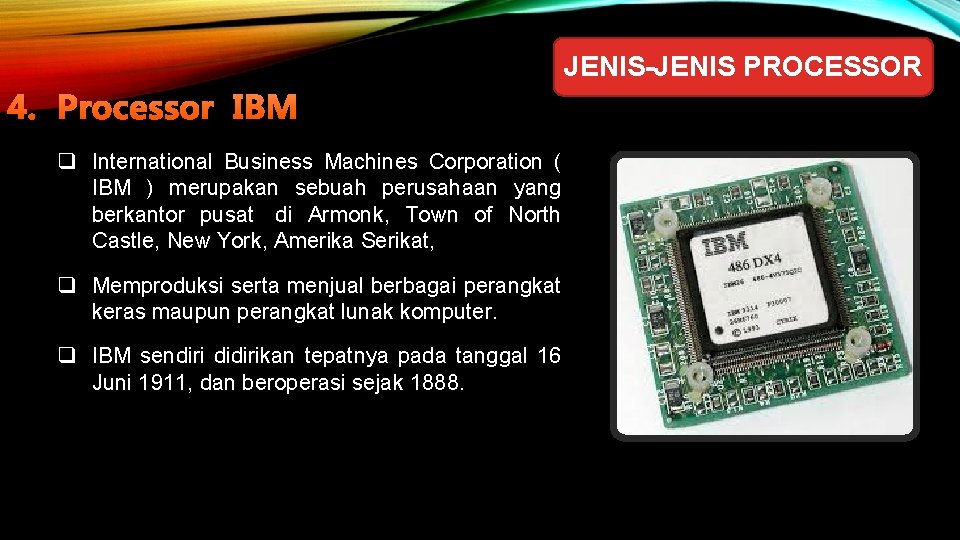

JENIS-JENIS PROCESSOR 4. Processor IBM q International Business Machines Corporation ( IBM ) merupakan sebuah perusahaan yang berkantor pusat di Armonk, Town of North Castle, New York, Amerika Serikat, q Memproduksi serta menjual berbagai perangkat keras maupun perangkat lunak komputer. q IBM sendiri didirikan tepatnya pada tanggal 16 Juni 1911, dan beroperasi sejak 1888.

JENIS-JENIS PROCESSOR Produk - produk processor keluaran dari IBM antara lain : Ø 8008 Ø Pentium Pro Ø 8080 Ø Pentium II Xeon Ø 8088/8086 sx Ø IBM POWER 4 Ø 286 Ø IBM POWER 5 Ø 80386 DX Ø IBM POWER 6 Ø IBM 486 SLC 2 Ø IBM POWER 7 Ø Pentium Classic (P 54 C)

03 q MEMORY Saat ini sudah beredar begitu banyak jenis RAM dengan kapasitas dan kecepatan akses data yang berbeda-beda. Mulai dari yang namanya DRAM, SDRAM, RDRAM, SRAM, EDORAM, FPM DRAM RAM, dan masih ada lagi. q Penyimpanan RAM bersifat sementara, ini artinya setelah komputer mati, RAM akan kembali kosong dan diisi data baru yang dibutuhkan saat komputer digunakan kembali. q Isi dari RAM dapat diakses secara acak atau random sehingga RAM lebih cepat daripada harddisk atau media penyimpanan lainnya. q Fungsi utama dari RAM ialah mempercepat pemprosesan data pada komputer. Tak heran, semakin besar RAM yang dipasang, semakin cepat komputer bekerja.

JENIS-JENIS RAM 1. DRAM ( Dynamic Random Access Memory ) q Jenis RAM ini merupakan memori semikonduktor yang memerlukan kapasitor sebagai tumpuan untuk menyegarkan data yang ada di dalamnya. q RAM ini memiliki kecepatan yang lebih tinggi dibanding EDO RAM. Namun, lebih rendah dibandingkan SRAM. q DRAM menggunakan satu transistor dan kapasitor per bit dalam strukturnya. Hal ini membuat RAM ini memiliki kepadatan yang

JENIS-JENIS RAM 2. SDRAM (Sychronous Dynamic Random Access Memory) q SDRAM menjadi RAM yang memiliki kecepatan cukup tinggi dibanding jenis-jenis RAM lainnya yakni kecepatan sampai 100 - 133 Mhz. RAM ini banyak digunakan pada tahun 1996 hingga 2003 dan merupakan jenis RAM yang memiliki 168 Pin saluran transfer data. Ciri-ciri RAM ini terdapat dua celah dibagian kakinya. RAM ini akan diletakkan pada slot DIMM/SDRAM di motherboard yang mampu menampung memori mulai 16 MB hingga 1 GB.

JENIS-JENIS RAM 3. RDRAM (Rambus Dynamic Random Access Memory) q Komponen ini diperkenalkan pada tahun 1995 dengan kecepatan 600 Mbytes/sec. Pada tahun 1997, kecepatan RDRAM meningkat hingga 700 MBps, dan tahun 1998 menjadi 1, 6 GBps. Tak heran, RAM ini awalnya dikembangkan untuk komputer dengan prosesor Pentium 4 atau untuk keperluan perangkat gaming. Slot memori untuk RDRAM ialah 184 pin.

JENIS-JENIS RAM 4. SRAM ( Static Random Access Memory ) q Jenis RAM ini terbuat dari semacam semi konduktor yang tidak memerlukan kapasitor dan tidak memerlukan penyegaran secara berkala sehingga kinerja bisa lebih cepat. Hal ini disebabkan komponen ini hanya menggunakan transistor tanpa kapasitor. q RAM ini hanya tersedia dalam kapasitas kecil dan digunakan untuk bagian yang benar-benar penting. Chip ini sering digunakan untuk chace memori. Kecepatan SRAM mampu

JENIS-JENIS RAM 5. EDORAM (Extended Data Out Random Access Memory) q RAM ini dikembangkan tahun 1995 dan memiliki kemampuan yang lebih cepat dalam membaca dan mentransfer data dibandingkan dengan jenis-jenis RAM lain. Slot memori untuk EDORAM ialah 72 pin. q Bentuk komponen ini lebih panjang daripada RAM SIMM. Tak heran RAM ini sangat cocok dipasang pada semua komputer Pentium. Selain itu, komponen ini juga cocok untuk dipasang pada komputer dengan bus mencapai

JENIS-JENIS RAM 6. FPM DRAM ( First Page Mode DRAM ) q Jenis RAM ini merupakan bentuk asli atau bentuk awal dari DRAM. Laju transfer maksimum untuk cache L 2 mendekati 176 MB per detik. FPM bekerja pada rentang frekuensi 16 MHz hingga 66 MHz dengan akses waktu hingga 50 ns.

JENIS-JENIS RAM 7. Flash RAM q Flash RAM merupakan jenis memori berkapasitas rendah yang digunakan pada perangkat elektronika seperti TV, VCR, hingga ponsel lama. Momori ini dipasang pada perangkat yang memerlukan refresh dengan daya yang kecil. .

JENIS-JENIS RAM 8. VGRAM ( Video Graphic Random Access Memory ) q VGRAM biasanya digunakan untuk menyimpan kandungan pixel bagi sebuah paparan grafik. Penggunaan chip ini akan memberikan performa video yang baik dan mengurangi tekanan pada CPU.

JENIS-JENIS RAM 9. DDR SDRAM ( Double Date Rate SDRAM ) q Jenis RAM ini menjadi salah satu yang memiliki kecepatan sangat tinggi diantara jenis-jenis RAM. Tak heran, RAM ini digunakan diberbagai perangkat saat ini. q Memori ini memiliki 184 pin. RAM jenis ini juga mengonsumsi daya listrik yang lebih rendah. q Jenis-jenis RAM berikutnya seperti DDR 2 RAM hingga DDR 3 RAM merupakan pengembangan dari DDR SDRAM dan kapasitas memori jenis ini pun cukup besar hingga 4 GB per chipnya.

JENIS-JENIS RAM 10. SO – DIMM (Small Outline Dual in-line Memory Module q Memori ini merupakan jenis memori yang digunakan pada perangkat notebook. Bentuk fisiknya cukup ringkas, kira-kira setengah dari besaran DDR RAM sehingga lebih menghemat ruang. Jenis memori ini biasanya mengikuti perkembangan RAM untuk komputer desktop.

04 q SLOT EKSPANSI DAN ADAPTER CARD Expansion Card (Kartu Ekspansi) adalah printed circuit board (papan sirkuit cetak) yang dapat disisipkan ke dalam electrical connector (konektor listrik), atau expansion slot (slot ekspansi) pada motherboard komputer, backplane atau kartu riser untuk menambahkan fungsionalitas ke sistem komputer melalui Expansion Bus. q Expansion Bus (bus ekspansi) adalah Bus komputer yang memindahkan informasi antara perangkat keras internal sistem komputer (termasuk CPU dan RAM) dan perangkat periferal. Expansion Bus merupakan kumpulan kabel dan protokol yang memungkinkan untuk ekspansi komputer. q Tujuan utama Expansion Card adalah untuk meningkatkan kemampuan yang ada pada motherboard.

JENIS-JENIS EKSPANSI CARD 1. Video Card ( Kartu Video ) q Juga dikenal sebagai graphic card, bertanggung jawab untuk menghasilkan gambar untuk tampilan visual seperti monitor komputer atau layar laptop q Video Card khusus dilengkapi dengan RAM dan sistem pendinginan sendiri, sehingga mengurangi ketergantungan pada motherboard dan memberikan kekuatan pemrosesan yang lebih untuk digunakan hanya untuk tampilan dan pengolahan grafis.

JENIS-JENIS EKSPANSI CARD 2. Video Capture Card ( Kartu Video Capture ) q Video Capture Card digunakan untuk memungkinkan komputer dalam mengkonversi sinyal video analog ke dalam bentuk data video digital. q Banyak TV tuner card ganda sebagai video capture card, yang memungkinkan pengguna untuk merekam transmisi TV sementara sedang disiarkan ditonton.

JENIS-JENIS EKSPANSI CARD 3. Sound Card ( Kartu Suara ) q Juga dikenal sebagai audio card, berhubungan dengan segala sesuatu yang berkaitan dengan suara dan sinyal audio pada komputer yang berada dibawah kendali program. q Termasuk memungkinkan aplikasi pada komputer untuk memutar musik, program yang mengedit video atau audio, perangkat lunak presentasi, perangkat game dan program jenis lain yang memainkan audio.

JENIS-JENIS EKSPANSI CARD 4. USB Card ( Kartu USB ) q USB (Universal Serial Bus) merupakan jenis port yang paling umum ditemukan di komputer modern. Peripheral seperti printer, keyboard, flash drive dan mouse dapat ditempelkan ke komputer melalui port ini. q USB card diperlukan jika komputer tidak memiliki port USB, atau pengguna membutuhkan port USB yang lebih banyak untuk tujuan tertentu.

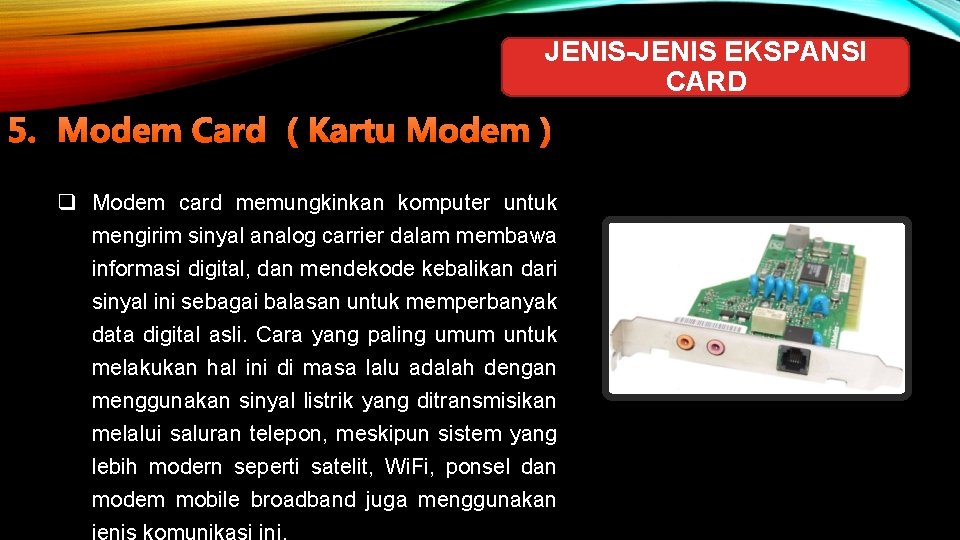

JENIS-JENIS EKSPANSI CARD 5. Modem Card ( Kartu Modem ) q Modem card memungkinkan komputer untuk mengirim sinyal analog carrier dalam membawa informasi digital, dan mendekode kebalikan dari sinyal ini sebagai balasan untuk memperbanyak data digital asli. Cara yang paling umum untuk melakukan hal ini di masa lalu adalah dengan menggunakan sinyal listrik yang ditransmisikan melalui saluran telepon, meskipun sistem yang lebih modern seperti satelit, Wi. Fi, ponsel dan modem mobile broadband juga menggunakan

JENIS-JENIS EKSPANSI CARD 6. TV Tuner Card ( Kartu TV Tuner ) q TV tuner card adalah kartu yang disisipkan ke dalam komputer untuk memungkinkan perangkat dalam menerima sinyal televisi. Expansion card jenis ini biasanya berupa PCI, mini PCI atau PCIe, atau terkadang perangkat USB eksternal. q Kebanyakan TV tuner card memiliki prosesor yang terintegrasi untuk mengurangi tekanan pada komputer. q TV tuner card dapat berupa analog atau digital

JENIS-JENIS EKSPANSI CARD 7. Network Card ( Kartu Jaringan ) q Juga dikenal sebagai Network Interface Card atau LAN Adapter, adalah expansion card yang memungkinkan komputer untuk terhubung ke jaringan komputer seperti LAN (Local Area Network) atau WAN (Wide Area Network). Expansion card jenis ini sangat populer di komputer model lama, di mesin yang lebih modern hampir semua komputer memiliki network interface yang dibangun langsung ke dalam motherboard.

05 q PORT DAN CONECTOR Menurut bahasa, Port USB terdiri dari dua kata, yang pertama Port adalah tempat untuk memasukkan kabel / peripheral lainnya ke computer kita q Port USB merupakan suatu teknologi yang memungkinkan kita untuk menghubungkan alat eksternal (peripheral) seperti scenner, printer, mouse, papan ketik (keyboard), alat penyimpan data (zip drive), flash disk, kamera digital atau perangkat lainnya ke komputer kita

JENIS-JENIS PORT DAN CONECTOR
