01 PERALATAN GAMBAR 01 DRAWING DEVICES BY IKHWANUDDIN

01. PERALATAN GAMBAR (01. DRAWING DEVICES) BY: IKHWANUDDIN, MT Civil Engineering Department, Faculty of Engineering Jogjakarta State University GAMBAR TEKNIK

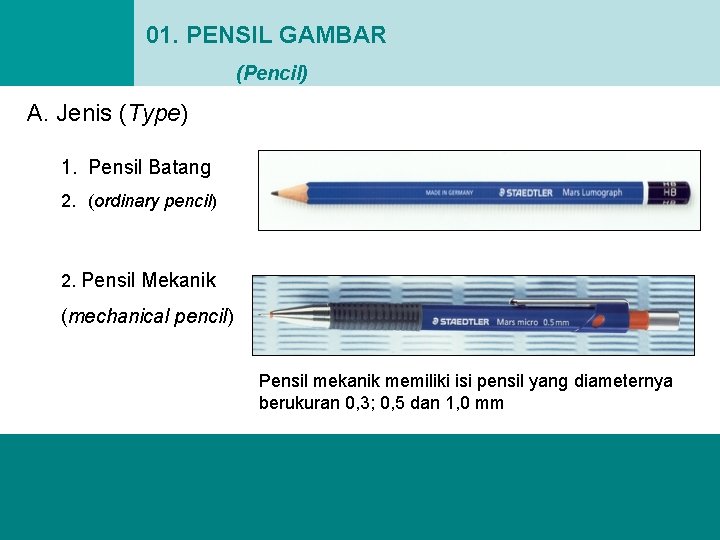

01. PENSIL GAMBAR (Pencil) A. Jenis (Type) 1. Pensil Batang 2. (ordinary pencil) 2. Pensil Mekanik (mechanical pencil) Pensil mekanik memiliki isi pensil yang diameternya berukuran 0, 3; 0, 5 dan 1, 0 mm

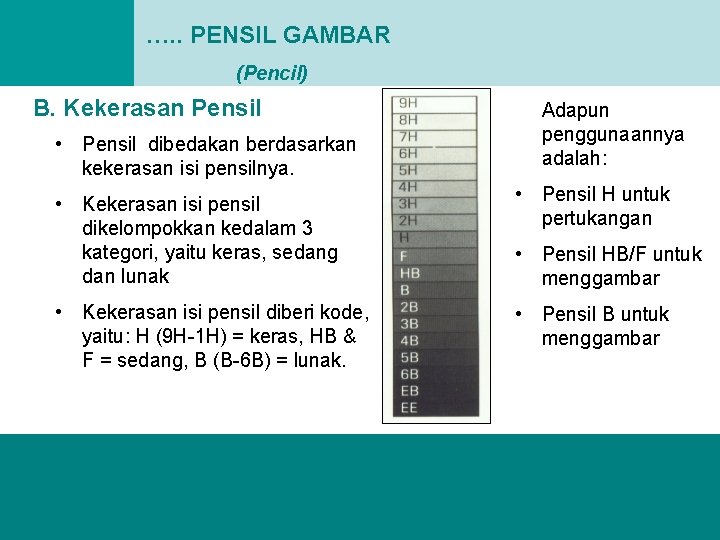

…. . PENSIL GAMBAR (Pencil) B. Kekerasan Pensil • Pensil dibedakan berdasarkan kekerasan isi pensilnya. Adapun penggunaannya adalah: • Kekerasan isi pensil dikelompokkan kedalam 3 kategori, yaitu keras, sedang dan lunak • Pensil H untuk pertukangan • Kekerasan isi pensil diberi kode, yaitu: H (9 H-1 H) = keras, HB & F = sedang, B (B-6 B) = lunak. • Pensil B untuk menggambar • Pensil HB/F untuk menggambar

02. RAPIDO Rapido digunakan untuk menggambar dengan tinta pada kertas gambar Satu set Rapido biasanya berisi beberapa batang rapido berbagai ukuran, botol tinta dan ring jangka.

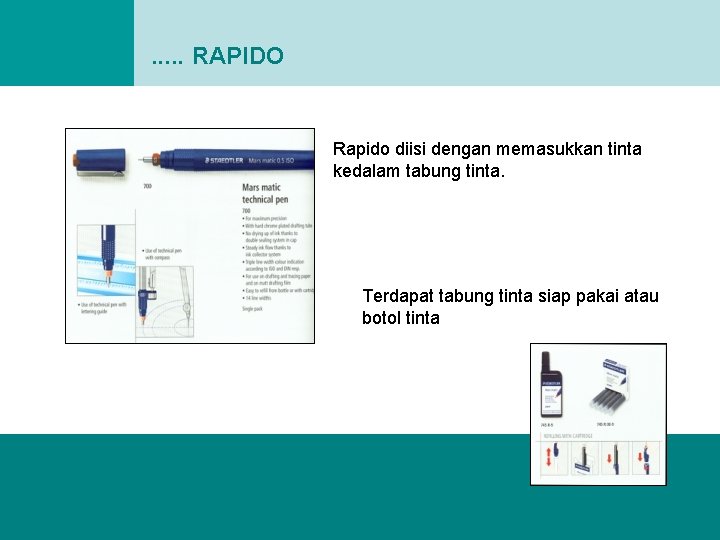

. . . RAPIDO Rapido diisi dengan memasukkan tinta kedalam tabung tinta. Terdapat tabung tinta siap pakai atau botol tinta

. . . RAPIDO Ukuran Rapido dibedakan berdasarkan besar kecilnya jarum rapido. Ukuran jarum rapido (dalam mm) pada umumnya: 0, 1 ; 0, 2; 0, 3; 0, 4; 0, 5; 0, 6; 0, 7; 0, 8 dan 1, 0

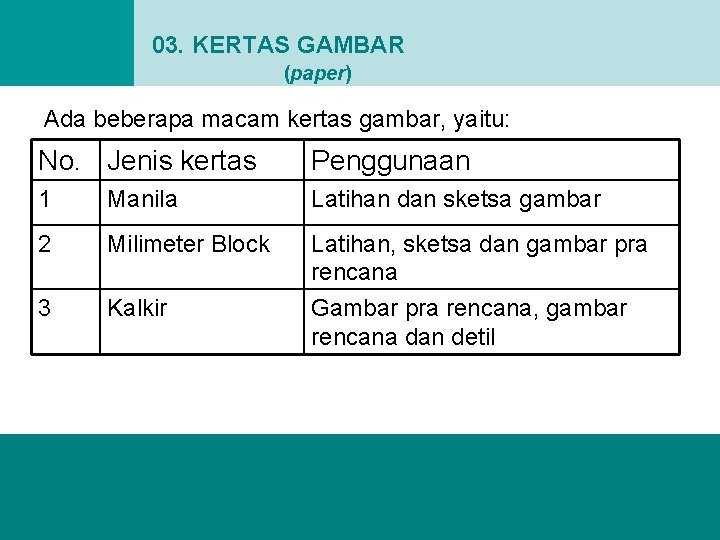

03. KERTAS GAMBAR (paper) Ada beberapa macam kertas gambar, yaitu: No. Jenis kertas Penggunaan 1 Manila Latihan dan sketsa gambar 2 Milimeter Block Latihan, sketsa dan gambar pra rencana 3 Kalkir Gambar pra rencana, gambar rencana dan detil

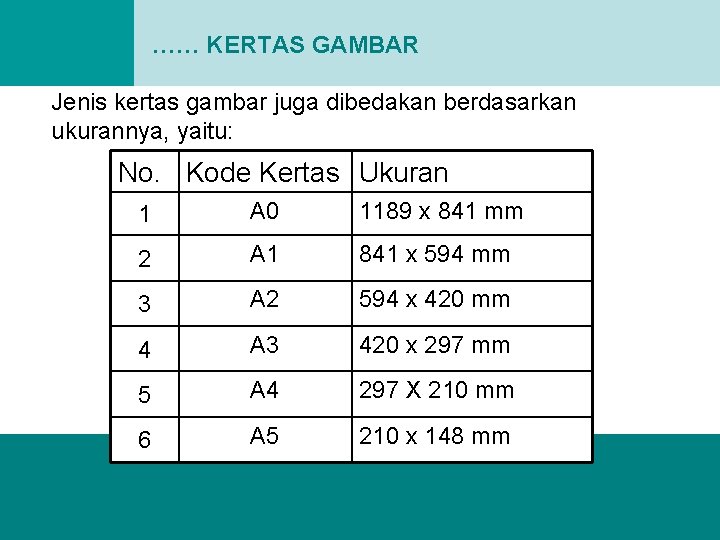

…… KERTAS GAMBAR Jenis kertas gambar juga dibedakan berdasarkan ukurannya, yaitu: No. Kode Kertas Ukuran 1 A 0 1189 x 841 mm 2 A 1 841 x 594 mm 3 A 2 594 x 420 mm 4 A 3 420 x 297 mm 5 A 4 297 X 210 mm 6 A 5 210 x 148 mm

04. SEGI TIGA (Triangle) 1 set penggaris segi tiga digunakan untuk berlatih menggambar secara manual 1 set penggaris sg tiga terdiri dari: a) penggaris dgn sudut 45º-45 º b) penggaris dgn sudut 30 º -60 º

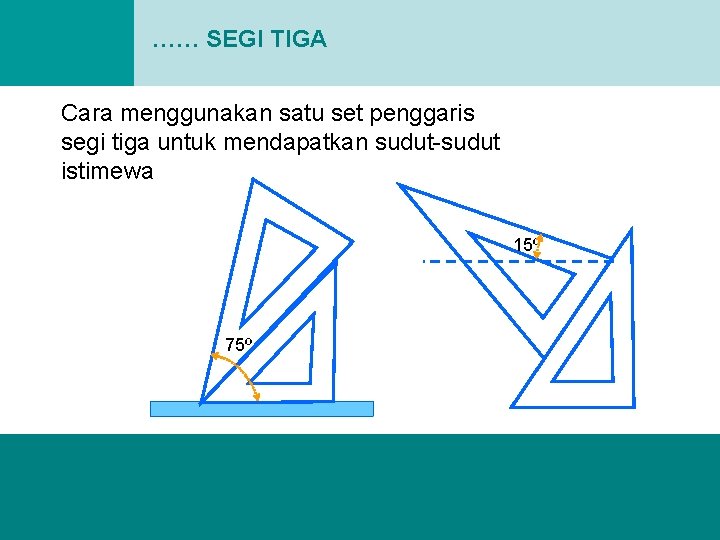

…… SEGI TIGA Cara menggunakan satu set penggaris segi tiga untuk mendapatkan sudut-sudut istimewa 15º 75º

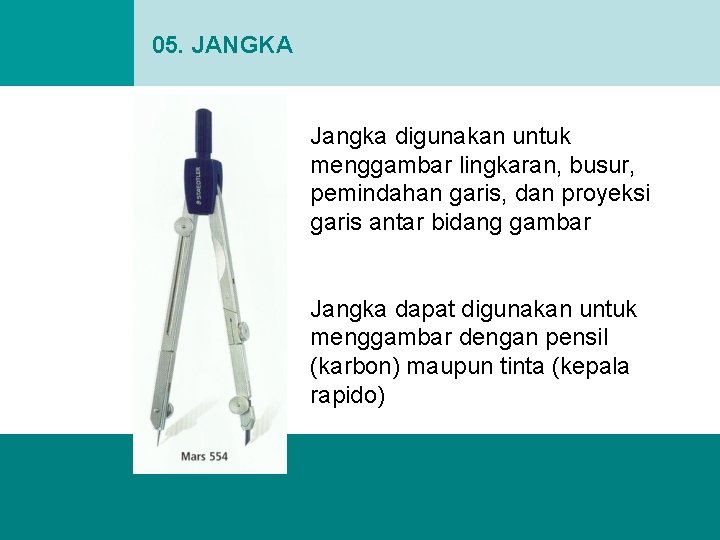

05. JANGKA Jangka digunakan untuk menggambar lingkaran, busur, pemindahan garis, dan proyeksi garis antar bidang gambar Jangka dapat digunakan untuk menggambar dengan pensil (karbon) maupun tinta (kepala rapido)

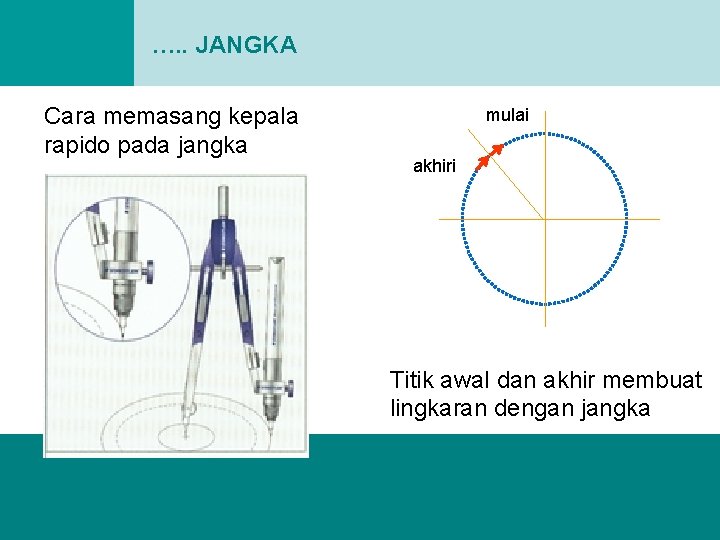

…. . JANGKA Cara memasang kepala rapido pada jangka mulai akhiri Titik awal dan akhir membuat lingkaran dengan jangka

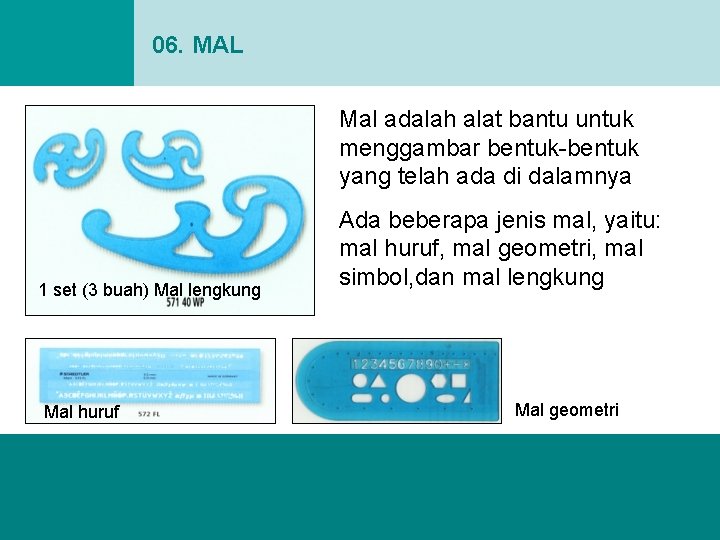

06. MAL Mal adalah alat bantu untuk menggambar bentuk-bentuk yang telah ada di dalamnya 1 set (3 buah) Mal lengkung Mal huruf Ada beberapa jenis mal, yaitu: mal huruf, mal geometri, mal simbol, dan mal lengkung Mal geometri

…… MAL Langkah penggunaan mal lengkung untuk membuat garis lengkung/kurva 1 2

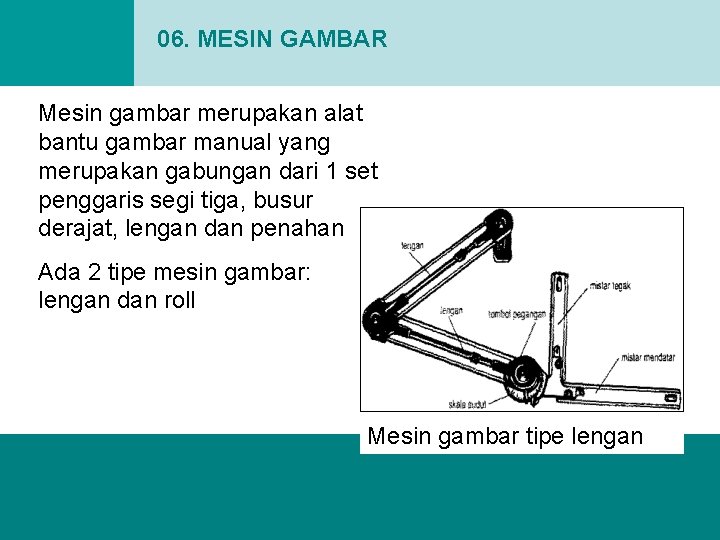

06. MESIN GAMBAR Mesin gambar merupakan alat bantu gambar manual yang merupakan gabungan dari 1 set penggaris segi tiga, busur derajat, lengan dan penahan Ada 2 tipe mesin gambar: lengan dan roll Mesin gambar tipe lengan
