0013 20100423

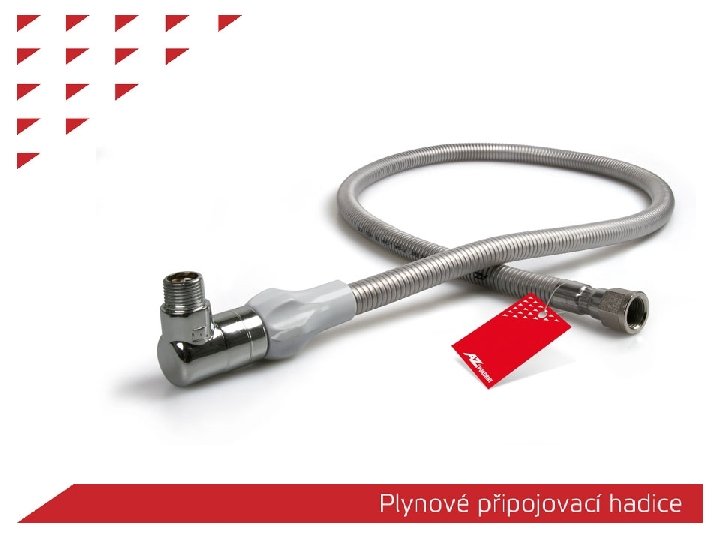

Požadavky na plynové připojovací hadice dle EN 1775 nebo TPG 704 01 - Protipožární odolnost 650°C po dobu minimálně 30 min - Životnost odpovídající předpokládané životnosti budovy (min. 50 let) - Délka hadice až 3 m (pro vestavěné spotřebiče) Hadice nemusí odpovídat EN 14800, tato norma je pouze jednou z možností.
ZÁKLADNÍ DĚLENÍ HADIC: 1) Plynové hadice dle ČSN EN 14800 2) Univerzální hadice WS-Uni 3) Nízkotlaké plynové hadice NBR/KU
MATERIÁL VNITŘNÍ A VNĚJŠÍ OCHRANNÉ HADICE VA/VA-CE WS-Uni Opláštění: PVC NBR/KU Opláštění: PVC Ochranná hadice: Nerezová ocel Pozinkovaná ocel Vnitřní hadice: Nerezový vlnovec Pryž
PLYNOVÉ HADICE VE SHODĚ S NORMOU EN 14800 Typ: VA/VA-CE Hadice nejvyšší úrovně užitných vlastností a bezpečnosti. Splňující požadavky normy EN 14800, EN 1775 a TPG 704 01. Světlost: DN 12 Provozní teplota: -20 až +60°C Požární odolnost: 650°C po dobu minimálně 30 min Provozní tlak: max. 0, 5 bar Neomezená životnost 1015
HADICE WS-Uni Univerzální hadice pro vodu a plyn splňující požadavky normy ČSN EN 1775 a TPG 704 01. Světlost: DN 12 Provozní teplota: -20 až +100°C Požární odolnost: 650°C po dobu minimálně 30 min Provozní tlak: - plyn: max. 1 bar - voda: max. 10 bar Neomezená životnost
NÍZKOTLAKÉ PLYNOVÉ HADICE NBR/KU-Zn Světlost: DN 10 Max. provozní přetlak: 0, 1 bar (10 k. Pa) Média: pouze topné plyny Max. provozní teploty: -10 až +100°C Pro splnění standardů EN 1775 a TPG 704 01 je nutno kombinovat s požární (tepelnou) a nadprůtokovou pojistkou, např. bezpečnostním plynovým kohoutem VAIT, který oba prvky obsahuje.
KONCOVKY PLYNOVÝCH HADIC Plynové připojovací hadice mohou být osazeny: Vnitřní závit (Rp 1/2“) Převlečná matice (G 1/2“, G 3/4“) Vnější závit (R 1/2“, R 3/4“) Koleno s převlečnou maticí (GW 1/2“, GW 3/4“)
ARMATURA 657 a 657/TGSA Místo pro tepelnou pojistku Válcový uzávěr 15° 90°
Příklady montáže hadic: Tyto příklady jsou pro variantu NBR/KU povinné. Pro varianty VA/VA-CE a WS-Uni jsou doporučené.

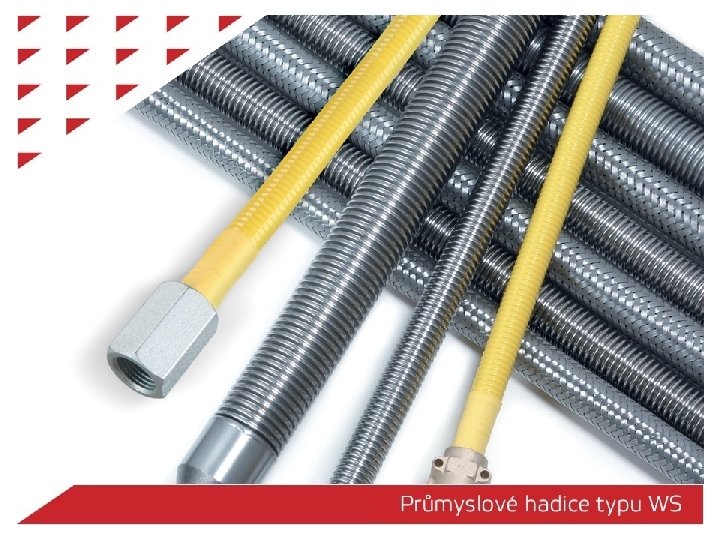

PRŮMYSLOVÉ HADICE TYPU WS Pro přepravu topných plynů, vody, nebo jiných médií.
PRŮMYSLOVÉ HADICE TYPU WS Technické parametry Světlosti: DN 6 až DN 50 Max. provozní tlak: 1 až 16 bar Média: topné plyny, voda (i pitná), stlačený vzduch a jiné tekutiny (po konzultaci s výrobcem) Max. provozní teplota: až 350°C Požární odolnost 650°C po dobu min. 30 min. Životnost je při dodržení podmínek v návodu neomezená. Parametry konkrétní hadice závisí na provedení hadicoviny a koncovek.
PRŮMYSLOVÉ HADICE TYPU WS Příklady pájených a přivařených koncovek
PRŮMYSLOVÉ HADICE TYPU WS Možnosti izolací a chráničů Izolace PE Barevná plastová ochranná hadice (PP) Izolace EPDM Extrudovaná plastová vrstva (PVC)
HADICE WS-Uni Univerzální hadice pro vodu a plyn splňující požadavky normy EN 1775 a TPG 704 01. Světlost: DN 12 Provozní teplota: -20 až +100°C Požární odolnost: 650°C po dobu minimálně 30 min Provozní tlak: - plyn: max. 1 bar - voda: max. 10 bar Neomezená životnost
PRŮMYSLOVÉ HADICE TYPU WS Varianta „WS-T“ Vhodná pro instalace, kde dochází k torzi hadice. Pouze pro topné plyny. Nominální tlak: 0, 1 bar
MONTÁŽNÍ SYSTÉM OHEBNÝCH NEREZOVÝCH TRUBEK
Technické parametry Provozní teplota: -40 až +200°C Konstrukční tlak: PN 16 (16 bar) Max. provozní přetlak pro topné plyny: - lisované koncovky 0, 5 bar (50 k. Pa) - pájené a přivařené koncovky 5 bar (0, 5 MPa) - rozvody pitné vody 10 bar (1 MPa) Média: topné plyny voda (i pitná) pára další média po konzultaci s výrobcem
Rozměry DN DN 8 DN 12 DN 16 DN 18 DN 20 DN 23 DN 25 DN 32 DN 40 DN 50 Tloušťka stěny 0, 26 mm 0, 30 mm 0, 30 mm 0, 35 mm 0, 40 mm Převlečná matice (převl. vnější závit) G 3/8“ (GA 3/8“) G 1/2“ (GA 1/2“) G 3/4“ (GA 3/4“) G 3/4“ G 1“ (GA 1“) G 1“ G 1 1/4“(GA 1 1/4“) Standartní rozměr montážního systému Volitelný rozměr montážního systému Není součástí montážího systému Pozn.
Dodáváme jako: Montážní systém Zakončení lisováním Hotové výrobky Zakončení - lisováním - letováním koncovky - přivařením koncovky
Montážní systém -Řezání trubky Trubku uřízněte uprostřed vlny - v bodě jejího nejmenšího průměru. Řezák Cats 250
Montážní systém -Lisování Špatné zakončení Správné zakončení Lis Cats 120
Montážní systém -Lisování Zakončení trubky vytvoříme slisováním tří koncových okruží trubky za studena. Vytvořená rovná těsnící plocha se zvětšeným průměrem společně s převlečnou maticí zaručují absolutně spolehlivé spojení.
Montážní systém PROFI SADA STANDARD SADA - lis Cats 120 (nástroje pro DN 8 - DN 25) - řezák Cats 250 - lis Cats 120 (nástroje pro DN 8 až DN 25) - řezák Cats 250 - spotřební materiál (převlečné matice, vnější závity a těsnění)
Montážní systém AKUMULÁTOROVÝ ELEKTRICKÝ LIS Světlosti: DN 8, DN 12, DN 16 Akumulátor: Ni. Cd, 2 Ah Součástí sady je i řezák Cats 250.
Originální příslušenství
Plynové instalace Standardní systém Instalace dle EN 15266 - Univerzální použití - Provozní přetlak 0, 5 bar - Provozní teplota max. 200°C - Požární odolnost A 1 - Trubka s opláštěním (obr. ) - Pouze pro topné plyny - Pracovní přetlak 0, 5 bar - Provozní teplota max. 100°C - Požární odolnost B 2 - Více informací v podnikové normě
Chrániče Extrudovaná PVC-vrstva Polypropylenová ochranná hadice
Hotové výrobky Příklady zakončení:
Aplikace pro solární, otopné a chladící systémy Izolace: Izolace PES (vláknitý polyester) vyšší odolnost proti UV, vhodná pro venkovní použití, teplotní rozsah média: -60 až +200°C Izolace EPDM (pěnový syntetický kaučuk) teplotní rozsah média: +5 až +120/175°C
Aplikace pro solární, otopné a chladící systémy Příslušenství Upevňovací set
Aplikace pro stabilní hasicí systémy Trubka Cats je ideální pro instalaci do mezistropních prostor právě pro svou ohebnost, nízkou hmotnost, použitému materiálu a dlouhou životnost.
Aplikace pro stabilní hasicí systémy Způsoby uchycení: Roznášecí talíř Roznášecí rám Čtyřhranná trubka Úchyt k rámu Roznášecí talíř Stropní podhled
Aplikace - výměníky Větší výměnná plocha díky paralelnímu zvlnění Tenkostěnná trubka umožňuje lepší přenos tepla
Aplikace – HUP
Důlková koroze paralelně zvlněných trubek
BEZPEČNOSTNÍ PRVKY PRO ROZVODY PLYNU
Tepelné pojistky -princip Tepelná pojistka po aktivaci uzavře průtok plynu. Eliminuje tak nebezpečí výbuchu a unikání plynu.
TGSA Tepelné pojistky pro rozvod plynu Tlaková třída MOP 5 Světlosti: od DN 10 do DN 200 Aktivační teplota: 100°C Odolnost proti vysoké teplotě ▪ 925°C po dobu min. 60 minut
TGSA Tepelné pojistky pro rozvod plynu Samostatné pojistky Závitové provedení TGSA s přírubou
TGSA Tepelné pojistky pro rozvod plynu Integrované pojistky Armatura 657 TGSA v kombinaci s kulovým kohoutem Kohouty VAIT a VAT
Průtokové pojistky -princip Průtoková pojistka se při překročení určeného maximálního průtoku uzavře. Zabraňuje tak unikání plynu při poškození rozvodu za pojistkou.
GST Průtokové pojistky pro rozvod plynu Pro rozvody plynu pod tlakem 15 -100 mbar. Světlosti: DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 GST v závitovém provedení
GST Průtokové pojistky pro rozvod plynu Integrované pojistky GST v kombinaci s kulovým kohoutem Kohouty VAIT a VAI
BEZPEČNOSTNÍ PLYNOVÉ KOHOUTY Kohouty jsou dodávány jako rohové či přímé Rozdělení dle integrovaných pojistek: VAI VAT Průtoková pojistka Tepelná pojistka VAIT Průtoková a tepelná pojistka
