00 25 WAT IS ELEKTRICITEIT H 8 4
- Slides: 26
00: 25 WAT IS ELEKTRICITEIT H 8. 4 Elektriciteit Energie uit het stopcontact Natuurkunde Overal 2 VMBO-t/HAVO 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
00: 00: 25 Energie • Elke dag eten • Elke dag energie • Totale energie is de som van dagelijkse energie. 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
00: 25 Elektrische energie P = 60 W = 0, 06 k. W t = 3 h E = ? E = P x t E = 0, 06 k. W x 6 h E = 0, 18 k. Wh Apparaat Vermogen P in W Vermogen P in k. W Tijd (t in h) Energie (E in k. Wh) Lamp 60 0, 06 3 0, 18 TV 100 0, 1 3 0, 30 Stofzuiger 1500 1, 5 1 1, 50 Computer 450 0, 45 3 1, 35 Totaal 2, 11 E=Pxt 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen energie mag je optellen
00: 06: 48 3 min • Maak opgave 34, 35. • Tip vr. 34: Denk aan geel gearceerde tekst in boek. 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
WAT IS ELEKTRICITEIT 00: 28 Warmte geleiding Geleidt warmte Geleiders Elektrische geleiding Geleidt elektriciteit. Metalen zijn goede geleiders. 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
00: 32 Isolatie Isoleert warmte WAT IS ELEKTRICITEIT Isolator Elektrische isolatie isoleert elektriciteit. Geluids isolatie Isoleert geluid 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen geleider isolator
00: 06: 48 3 min • Maak opgave 36, 37. • Tip: geleiders geleiden en hebben een lage soortelijke weerstand. Dit is de weerstand van 1 meter draad van 1 mm². Zie tabel 15 binas 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen

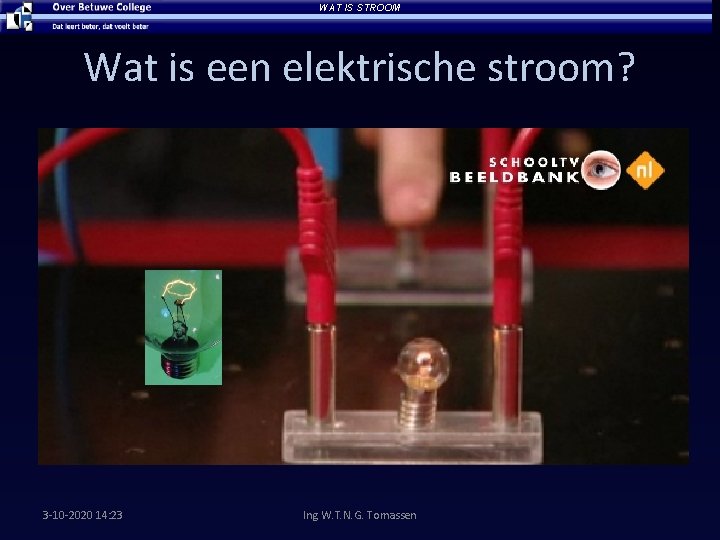

WAT IS STROOM Wat is een elektrische stroom? 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
Open en gesloten Elektrische stroom: Elektrische stroom Water stroom Stroom van elektronen Stroom van moleculen 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
Open en gesloten Een gesloten stroomkring: Als de 2 aansluitpunten zonderbreking verbonden zijn. Open stroomkring 3 -10 -2020 14: 23 Gesloten stroomkring Ing W. T. N. G. Tomassen
WAT IS STROOM Een stroomkring word vaak geschakeld door: Schakelaar Tuimelschakelaar 3 -10 -2020 14: 23 Drukknop Ing W. T. N. G. Tomassen
WAT IS STROOM Hotel / wisselschakeling: 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
00: 06: 48 3 min • Maak opgave 39 en 43. 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
WAT IS ELEKTRICITEIT 00: 11 Wat is een spannings bron? • Overleg in je groepje wat een spanningsbron is. • Welke drie soorten spanningsbronnen zijn er? • Welke symbolen hebben deze bronnen voor in een elektrische tekeningen. 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
WAT IS ELEKTRICITEIT 00: 01 Hoe maak je elektriciteit? De drie soorten spanningsbron zijn: 1. Batterij / accu (Chemische) 2. Dynamo / generator (beweging / magnetisme) Deze zorgen voor de elektrische energie 3. Zonnecel die een apparaat nodig heeft om te werken 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
Elektriciteits symbolen 00: 11 Twee belangrijke symbolen • Batterij aansluitpunt / Voeding 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen

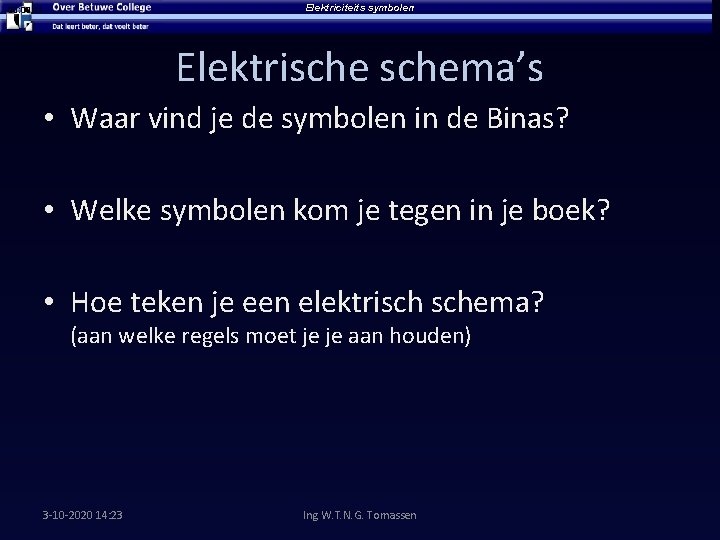

Elektriciteits symbolen 00: 11 Elektrischema’s • Waar vind je de symbolen in de Binas? • Welke symbolen kom je tegen in je boek? • Hoe teken je een elektrisch schema? (aan welke regels moet je je aan houden) 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen

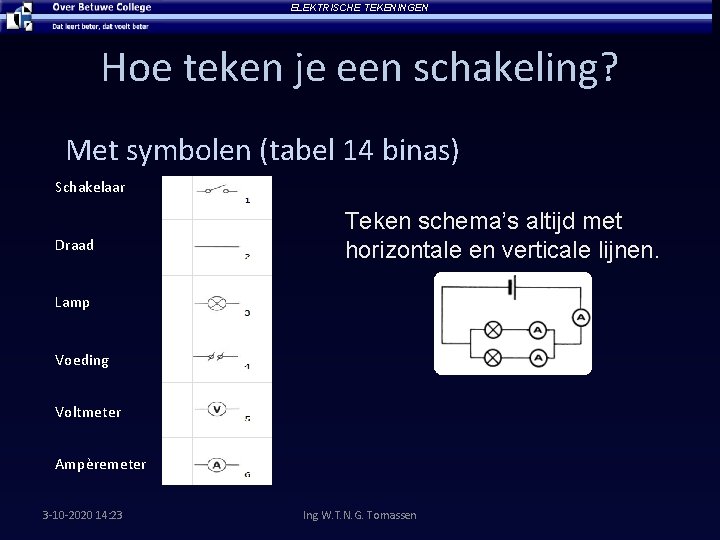

ELEKTRISCHE TEKENINGEN Hoe teken je een schakeling? Met symbolen (tabel 14 binas) Schakelaar Draad Teken schema’s altijd met horizontale en verticale lijnen. Lamp Voeding Voltmeter Ampèremeter 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
00: 06: 48 3 min • Maak opgave __ 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
Soorten schakeling 00: 11 Op welke vier manieren kunnen één of meer lampjes in een schakeling zitten. • Maak een overzicht (tekening) met de vier soorten schakelingen en de naam. • Welke kenmerken horen er bij de vier schakelingen? • Verklaar met spanning, stroom, weerstand. • Wat weet je van de stroomkring als er een lampje stuk gaat? 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen

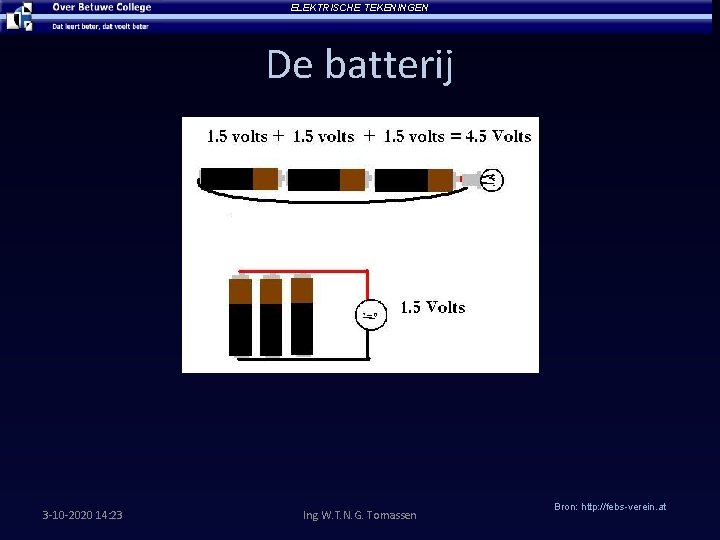

ELEKTRISCHE TEKENINGEN De batterij 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen Bron: http: //febs-verein. at
ELEKTRISCHE TEKENINGEN Enkel • U = I x R Spanning Stroom Weerstand 3 -10 -2020 14: 23 U I R in in in Volt V Ampère A Ohm Ω Ing W. T. N. G. Tomassen Bron: http: //febs-verein. at
ELEKTRISCHE TEKENINGEN Serie • Itot L 1 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen Utot L 2 Bron: http: //febs-verein. at
ELEKTRISCHE TEKENINGEN Parallel Itot Utot L 1 • L 2 Bron: http: //febs-verein. at 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
ELEKTRISCHE TEKENINGEN Combinatie Stroom en spanning zijn combinatie van serie en parallel. 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen Bron: http: //febs-verein. at
00: 06: 48 Stroomkringen en stroom 10 min • Maak opgave 40 (teken de meters als ampèremeters) 41, 42, 44, 47 en 48 3 -10 -2020 14: 23 Ing W. T. N. G. Tomassen
